2-1 主板的奥秘
MainBoard的概念、功能、应用，重要性
主板是电脑系统中最大的一块电路板，它的英文名字叫做“Mainboard”或“Motherboard”，简称M/B。主板上布满了各种电子元件、插槽、接口等。它为CPU、内存和各种功能（声、图、通信、网络、TV、SCSI等）卡提供安装插座（槽）；为各种磁、光存储设备、打印和扫描等I/O设备以及数码相机、摄像头、“猫”（Modem）等多媒体和通讯设备提供接口，实际上电脑通过主板将CPU等各种器件和外部设备有机地结合起来形成一套完整的系统。电脑在正常运行时对系统内存、存储设备和其它I/O设备的操控都必须通过主板来完成，因此电脑的整体运行速度和稳定性在相当程度上取决于主板的性能。
主板的分类
不同的CPU需要搭配不同的主板，在早期的电脑系统（包括早期的486电脑）里，CPU都是直接焊接在主板上的。到了486时代，为了增强用户购买电脑的灵活性和便于用户升级电脑，就在焊接CPU的位置装上了CPU插座，而不再将CPU焊在主板上。现在根据主板上所设置的CPU安装插座类型分为Slot 架构和Socket架构。其中Slot 架构中又分为Slot 1、Slot 2和Slot A三种，目前Slot 1、Slot 2仅用于Intel的CPU，而Slot A则仅用于AMD公司的K7（Athlon）；在Socket架构中分为Super 7（支持AGP总线的Socket 7主板）和Socket 370两种。其中Super 7主板上的Socket 7插座目前仍为各种品牌的586和686级CPU共用，而Socket 370目前则由Intel的赛扬专用。由于Intel公司从Pentium II级和赛扬CPU开始分别使用Slot x或Socket 370插座安装，主板的设计和生产自然也得跟着CPU转，所以在ATX等各结构主板上也分别使用相应的Slot x或Socket 370安装插槽（座）。因此除了个别同时设有Slot1和Socket 370型的“双子星”型主板外，一旦选定使用Slot 1或Socket 370型安装CPU的主板，在日后升级时则只能使用相同安装规范的CPU。
现在市场里经常看到一些将声卡、显卡的功能集成到主板上的一体化主板，例如：Intel 810主板。还有将CPU、部分内存、显卡和声卡都集成在一起的更一体化的586主板，例如Cyrix MediaGX主板（使用的CPU与我们平常所用的各类Slot或Socket结构CPU在安装上不兼容）。这种“一体化”主板实际上是早期“ALL IN ONE”主板的技术拓展，只要接上电源、显示器、键盘和软（硬）盘就组成了一台最基本的电脑。
目前主板的低端市场由Socket 7架构主板占领，高端市场则由Super 7与Slot 1架构主板占领。Socket 7与Super 7架构之间的界线并不明显，因为它们都同属于Socket 7架构，Super 7只是其中的一个子集。Slot 1是发展方向，Super 7早晚会被Slot 1取代。如果从长远考虑，选择Slot 1架构主板不会有错。如果从价格上考虑，Super 7比Slot 1具有更高的性价比。
主板按结构标准分为ATX、Micro-ATX、Baby-AT和NLX四种：
●Baby－AT型 这种主板是我们以前常用的，它的特征是串口和打印口等需要用电缆联接后安装在机箱后框上。
●ATX和Micro ATX型 这种主板是将Baby－AT旋转90度，并将串、并口和鼠标接口等直接设计在主板上，取消了联接电缆，使串、并、键盘等接口集中在一起，对机箱工艺有一定要求。Micro ATX主板与ATX基本相同，但通常只有两个PCI和两个ISA扩展槽，两个168线的DIMM内存槽，整个主板尺寸减少很多，需要特制的Micro ATX机箱。
●NLX型 NLX结构是英语“Now Low Profile Extension/新型小尺寸扩展结构”的意思，这是进口品牌机经常使用的主板，它在将各串、并等接口直接安装在主板上后，专门用一块电路板将扩展槽设置在上面，然后再将这块插入主板上预留的一个安装接口槽，这样可以将机箱尺寸做得比较小。
现在主板中应用最多的是ATX和Baby-AT 主板，目前兼容机经销商和个人大都使用这两类主板组装电脑。Micro-ATX主板使用较少，目前只有在个别品牌机中得到应用。至于NLX主板市场是没有零售的，由于它的结构小巧特殊，可以使用体积较小的机箱，所以目前仅用于厂家批量生产的品牌电脑。
（缺两张主板图ATX/Baby-AT）
主板基础知识

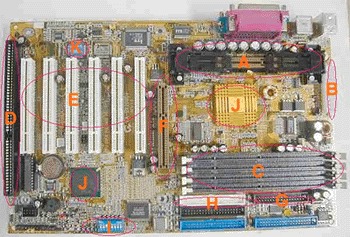

认识主板的第一个步骤是对照主板图片和说明来熟悉主板上各插槽（座）、接口和跳线的位置。以技嘉的BX2000+为例，主要应熟悉的有CPU插槽（A）、电源插座（B）、内存插槽（C）、ISA插槽（D）、PCI插槽（E）、AGP插槽（F）、EIDE（硬盘、光驱）接口（G）、软盘驱动器接口（H）、DIP开关（I）和主板芯片（J）,BIOS芯片(K)的位置以及其他串行口、并行口、PS/2接口、UBS接口、CPU风扇电源接口、各类外设接口的位置及方向（即“1”脚所在方位）、各设置跳线的位置、主板与机箱面板的按钮和指示灯接口等的位置。主板上一般印有接口和跳线的简明标识。
如果把中央处理器CPU比喻为整个电脑系统的心脏，那么主板上的芯片组就是整个身体的躯干。在电脑界称设计芯片组的厂家为Core Logic，Core的中文意义是核心或中心，光由字面的意义就足以看出其重要性。对于主板而言，芯片组几乎决定了这块主板的功能，进而影响到整个电脑系统性能的发挥，芯片组是主板的灵魂。
1.芯片组
芯片组（Chipset）是主板的核心组成部分，按照在主板上的排列位置的不同，通常分为北桥芯片和南桥芯片。北桥芯片提供对CPU的类型和主频、内存的类型和最大容量、ISA/PCI/AGP插槽、ECC纠错等支持。南桥芯片则提供对KBC（键盘控制器）、RTC（实时时钟控制器）、USB（通用串行总线）、Ultra DMA/33(66)EIDE数据传输方式和ACPI（高级能源管理）等的支持。其中北桥芯片起着主导性的作用，也称为主桥（Host Bridge）。
除了最通用的南北桥结构外，目前芯片组正向更高级的加速集线架构发展，Intel的8xx系列芯片组就是这类芯片组的代表，它将一些子系统如IDE接口、音效、MODEM和USB直接接入主芯片，能够提供比PCI总线宽一倍的带宽，达到了266MB/s。
下面就几家主流芯片组公司的典型产品做详细的介绍：
(1) Intel
Intel研制的最主要的芯片分为以下几组：430LX、430NX、430FX、430HX、430VX、430TX、430MX、440FX、450GX、450KX、440LX、440BX、440ZX、440EX、I82810、I82820与最新的I82840。
其中的430LX芯片组是Intel的早期产品，用于Pentium 60和66MHz；430NX芯片组就是所谓的海王星（Neptune）CPU，这两组芯片组目前已经淘汰，不再生产。其余的芯片组目前都在继续生产使用。各组芯片的性能和适用的CPU都有一定的差别，下面分别介绍Intel 430FX及其以后推出的各组芯片组。
●Intel 430FX PCIset
430FX芯片组是Intel公司继430LX和430NX芯片组后推出的第三套基于Pentium的芯片组，也称为Triton。它在体系结构上作了很多改进，使性能有了很大的提高，这些新的技术在其后继芯片组430HX、VX、TX、GX等芯片组中都得到继承和发挥，因而430FX芯片组在Intel的430系列PCIsets中有着重要的地位。
430FX芯片组由一片82437FX、一片82371FB和两片82438FX组成。82437作为系统控制器，集成了CACHE控制器、DRAM控制器、PCI桥连控制器等功能部分；82438是数据缓冲控制器；82371FB中集成了PCI、ISA、IDE加速控制器等部分。430FX全部采用PQFP封装。430FX可提供高于100MB/s的PCI数据流速，因此它支持奔腾处理器和多媒体应用程序的优化。
●Intel 430HX PCIset
430 HX芯片组是Intel公司继430FX之后推出的面向商用PC机平台的Pentium级主板芯片组。与其前一代产品430FX相比，它着重改进了系统的可靠性；并进一步提高了集成度，采用了两片封装；在性能上也有所提高，430HX适用于Pentium级的工作站、服务器和对可靠性要求较高的微机。
430HX芯片组由一片82439HX和一片82371SB组成，430HX在性能上的主要改进可归纳为以下几点：
?采用了并行PCI体系结构，允许CPU、PCI、ISA总线并行处理事务，因此比430FX有更高的MPEG视频、音频播放和捕捉处理能力；
?支持通用串行总线(USB)，支持USB设备的热即插即用连接；
?具有EDO定时功能，使访问DRAM的速度有较大的提高，系统性能提高约10％；
?支持奇偶校验和ECC内存；
?更高的集成度(只有两片芯片)，使用单片主桥方式，与430FX相比可节省60％的主板空间；
?采用了FIFO缓冲队列，可在TXC控制器的两边实现并行操作，从而提高了CPU的利用率；
?符合PCI2.1标准，缩短了总线的等待时间，提高了PCI设备的速度和整个系统的性能；
?支持64M位DRAM，系统内存最高可达512MB；
?支持P54C(Pentium)和P55C(Pentium MMX)CPU；
?支持双CPU结构，可组成对称处理器结构体系的主板和微机系统。
●Intel 430VX PCIset
430VX的技术性能与430HX芯片组基本相同，两者的区别主要在以下方面：
?对多媒体视频进行了特殊优化，因而更适用于家庭用户和多媒体应用；
?去除了一些普通用户难以用及的功能(如ECC内存、双CPU支持等)后，增加了对高速同步存储器SDRAM的支持，支持168线内存插槽和内存条；
?在结构上恢复了4片芯片结构。430VX芯片组由一片82437VX、一片82371SB和两片82438VX组成，全部采用PQFP封装；
?可管理的最大内存为256MB，低于430HX；
?降低了成本，其售价低于430HX。
●Intel 430TX PCIset
430TX是Intel公司为配合Pentium MMX CPU而推出的最新芯片组，专门针对奔腾微处理器的MMX技术进行了改进和优化以达到最佳的多媒体应用效果。430TX芯片组还采用了一系列的新技术，使PC机的性能和智能化程度得到进一步提高。另一方面，430TX也适用于可移动的便携式计算机中，弥补了便携式微机在多媒体技术方面的不足，使得便携机用户也能够像台式机一样享受声音、影视节目、通讯等带来的乐趣。430TX芯片组采用了两片结构，由一片82439TX和一片82371AB组成。
●Intel 430MX PCIset
430MX是Intel专门针对Pentium级笔记本电脑推出的芯片组，它是Intel作为便携式PCIsets解决方案的第一个完整设计，在430FX的基础上采取了多项体系结构上的革新。430MX可应用于ProShare(TM)快速以太网、音频及图形增强型应用程序。随着更新一代同时适用于台式机和便携机的430TX芯片组的推出，很多基于430MX的应用已经逐步转移到430TX芯片组上。
●Intel 440FX PCIset
440FX芯片组(注：不可与430FX芯片组搞混)是适用于高能奔腾（Pentium Pro）的芯片组。440FX建立在并行PCI体系结构上，它包含了一个可加强视频传输及提高帧速度的多业务计时器，一个能提高MPEG及音频性能的被动释放机制，还包括了可充分利用写缓冲器来改进基于主机的处理应用程序的增强写性能，以及用以确保CPU—TO—ISA写控制与PCI2.1技术规格兼容的PCI延迟作业。
440FX芯片组具有增强的32位性能和USB外围设备连接的优点，包括CPU－to－DRAM流水线、同时读写、动态延迟、写入猝发组合及I/O队列，其他的特点如快速驱动器访问的Bus Master IDE(BM－IDE)、集成化ECC支持、双CPU支持等使440FX的整体性能和可靠性大为提高。440FX可以管理的最大内存容量为1GB。440FX与Intel 430HX、430VX等芯片组设计的I/O子系统具有良好的兼容性，因此使440FX能充分利用已有资源，立足市场。
在结构上，440FX由三片芯片组成，一片82441FX，一片82442FX和一片82371SB，另有一个独立元件82093AA供双CPU设计时使用。
●Intel 450GX/KX PCIset
450 GX/KX是Intel公司在1995年为Pentium Pro CPU推出的第一套芯片组解决方案。其中450GX适用于服务器而450KX适用于工作站和高性能桌面机。
●Intel 440LX AGPset
继Intel 430 PCI芯片组之后，Intel公司又推出了Intel 440LX AGP芯片组。AGP的图形图像上的带宽比在PCI接口上的增加了三倍，它可将高性能的图形功能带给主流的商业PC和家用PC。
440LX AGP芯片组是440 AGP芯片组系列中的第一个成员。它建立在由三个芯片组成的440FX
PCI芯片组的特性之上，但把三个芯片压缩成二个芯片（82443LA和82371AB）。440LX AGP有四个最主要的特点：
?引进了一组新的特性，称为QPA（Quad Port Acceleration，四端口加速），它是处理器、图形加速器、PCI和SDRAM等四个端口的仲裁机构，包括直接连接AGP、动态分布仲裁和多流水线化（从CPU、PCI和图形到SDRAM）等特性。这些特性合在一起可使PC中的各个设备获得最大的可用带宽；
?440LX AGP对SDRAM的支持使得对存储器的读写可以变得更快，并在Pentium II处理器、图形加速器和PCI设备之间实现更快的流水线化传输；
?具有ACPI（Advanced Configuration and Power Interface，高级配置和电源管理）功能，可以实现更强的电源管理，包括远距离唤醒，迅速从掉电状态恢复等；
?Ultra DMA功能改进了对IDE设备的存取。
●Intel 440BX AGPset（缺芯片组南北桥放大图片）
目前最流行的芯片组当数Intel公司的Intel 440BX AGP芯片组。从某方面而言，BX芯片组是一个跨时代的标志，它是首款真正支持100MHz主频的芯片组。
440BX AGP芯片组继承了440LX AGP芯片组系列的诸多优点。如上面所述的AGP，QPA和SDRAM，ACPI与Ultra DMA。440BX正式支持100MHz的外频，从而解决低外频(66MHz)造成的速度瓶颈，而不再支持EDO内存，即使是SDRAM也要求速度达到100MHz。作为440系列的第三个产品，它定位在高端CPU领域。应该说，对100MHz外频(是Intel首先提出来的，同时也是它的一张王牌)的支持既是440BX最吸引人的特点，也是其最大卖点。虽说早在440LX芯片组中就隐含着对100MHz外频的支持(当时的某些主板就设有100外频跳线)，但440BX最大的改进就是它能稳定的运行在100MHz以上的外频。440BX芯片组也为两片结构，北桥芯片型号为82443BX，南桥芯片型号82371AB。前者采用492引脚BGA封装，负责CPU(可支持双PentiumⅡ以SMP方式工作)、SDRAM优化内存接口、64位总线接口、PCI接口、AGP(支持133MHz)接口及它们之间的连接控制；后者采用324引脚BGA封装，负责软盘驱动器、硬盘(支持Ultra DMA/33)、键盘、PCI-ISA桥接器等接口及USB连接控制。440BX芯片组在包含了440LX的所有功能基础上有三大改进:一是外部总线支持100MHz，二是可支持450MHz的Pentium II，三是内存最大可扩展到1GB。由440BX芯片组构成的主板自1998年4月进入市场以来得到了前所未有的推广。如今，加上Pentium Ⅲ和 Socket 370“赛扬”的推波助澜，更使得440BX的生命之树常青。
●Intel 440EX AGPset
它是Intel为“赛扬”处理器(Pentium II的简化版)特别开发的一款芯片组。它仍为两片结构，北桥芯片型号为82443EX，南桥芯片仍使用82371AB，外频只支持66MHz。与440LX和440BX两款芯片组相比较，440EX似乎并没有什么特别之处。这样一来使得原本是为降低主板成本而设计的440EX芯片组总造价并没有降低。加上440EX芯片组的性能打了折扣，反而造成了一种高不成低不就的感觉。致使440EX成为Intel成名以来寿命最短的产品。
●Intel 440ZX AGPset
440ZX是Intel为支持Socket 370结构Celeron而专门设计的一款芯片组。其用意是成为支持Slot 1和Socket 370结构主板的标准芯片组。虽然是Intel面向低端市场推出的产品，但由440ZX构成的主板同样加入了对100MHz外频的支持。这类主板一般只设2个DIMM插槽(最大只支持256MB)、3个PCI和1个ISA插槽(受Micor ATX制约，有一个还是共享型的)。这类主板还有一个共同特点就是，它们均支持集成i740图形加速芯片和声音芯片，这样可以大幅度降低成本。需要注意的是，440ZX芯片组有两种版本:分为440ZX和440ZX-66。两者的重要区别是,440ZX是以440BX为核心，支持100MHz外频，它是为Slot 1结构的100MHz外频的Celeron处理器而设计的，与440BX不同的是仅削减了对DIMM和PCI插槽数量上的支持；而440ZX-66只能支持66MHz外频，是为Socket370 主板而特别设计，现在市场上能见到的ZX主板多采用440ZX-66芯片组。
●Intel I82810 & Intel I82820
作为最新版本的主板芯片组，这两款芯片组的设计思想是一样的。他们都引入了最新的“集线器”概念，只不过所面对的市场定位不同，所以把它们放在一起介绍。
1）加速集线器架构
在I828X0芯片组中采用了集线器的概念，各种设备通过集线器直接与CPU、内存交换信息。在传统芯片组的PCI总线型主板中，挂在南桥芯片上的IDE、ISA、BIOS、USB以及挂在PCI插槽上的显示卡、声卡、MODEM等各种设备均需通过PCI总线和北桥芯片才能与CPU、内存交换信息（如图1），在CPU、内存以及各种外设速度日益提高的今天，传统PCI总线是阻碍系统速度提高的瓶颈。将AGP显示接口挂在北桥芯片上，摆脱PCI总线的限制，速度达到AGP 2?（528MB/s）就是一最明显的改进。
Intel 82810 芯片组采用了图形存储控制集线器82810GMCH、输入输出控制集线器82801ICH、固件集线器82802FWH三块芯片，声卡、MODEM、IDE、内存、AGP、PCI等设备呈星形结构直接通过集线器交换信息，不像原来诸多设备共同占用总线带宽，使整个系统速度提高很多。且由于各设备用其通道交换数据，相互之间的干扰也会减小。
2）正式的133MHz外频
虽然当前很多使用440BX芯片组的主板提供有133MHz甚至更高的外频，但实际上是在超频芯片组。目前8X0家族的I82820和82810－E芯片组正式提供对133MHz外频的支持，133MHz外频给我们带来的最大的好处是AGP 4?，目前100MHz总线频率时内存的最大数据交换率为800MB/s，还无法满足AGP 4?的要求，采用133MHz外频时内存的数据交换率达到1000MB/s，基本能满足AGP 4?的需要。
3）支持新型内存
Intel 820芯片组支持184线的RIMM（Rambus In－Line Memory Moclule）内存条，RIMM内存条采用DR－DRAM（Direct Rambus DRAM）内存芯片，可在200MHz的总线频率下运行，比SDRAM的带宽提高了3倍多。Intel820芯片组通过桥接电路还可以使用PC133 SDRAM。
4）整合技术
Intel 810芯片组的整合性相当高，AGP显卡、音效CODEC控制器、MODEM CODEC控制器全部整合，去掉了AGP插槽，代之以一只短短的AMR的扩展槽，它可为MODEM提供接口，并可作为声卡升级之用。而目前Intel 810DC100芯片组的内置AGP显卡配备了4MB SDRAM，只要配合PII、PIII等CPU运行，就可得到较完美的性能，该内置AGP显卡的性能经测试表明，完全可以满足一般用户的图形显示要求。但810芯片组整合的显示功能档次还不够高，无法满足高端图形的应用和游戏需求。820则给用户提供了更广阔的选择空间，你完全可以用它来将PIII 800与最新的Voodoo4或Voodoo5搭配使用，丝毫不会令你的CPU感到屈才。
●Intel I82840
新近出炉的I82840是目前人们最感兴趣的话题，毕竟它才是440BX最有力的接班人。下面我们对它进行详细的介绍：
i840的特点
与旧式芯片组相比，它有几个特点：两个RAMBUS通道（i820只有一个）；理论峰值带宽3.2Gbit/秒（PC100和PC133体系分别为0.8Gb/秒和1Gb/秒）；133MHz外频，它只提供1.06GB/秒（133MHz×8bytes/时钟周期）的带宽给主内存，真不知道它怎么会这么少，尽管AGP 4×总线可以减少内存带宽的需求，但DMA驱动程序和UMA(Unified Memory Architecture，统一内存架构)都是十分耗费资源的。i840的定位可是服务器市场啊，难道英特尔不怕内存带宽不足而造成的性能瓶颈吗？也许在较低级的工作站市场没有什么问题，不过在使用SMP(Symmetric Multi-Processing，对称式多重处理架构)的多处理器系统中，共享MCH（Memory Controller Hub，内存控制中心）的情况下，CPU们仍然会抢用内存存取空间，即使是运用两个RDRAM通道同时读/写的方式也对之帮助不大，除非英特尔在后期制作时给MCH加入两个内存端口，才有可能避免此类内存带宽大于CPU带宽的浪费。i840芯片组的规格有82840 MCH、82801 ICH(Input/Output Controller Hub，输入/输出控制中心)、82802 FWH，除了基本的三个芯片之外，你还可以加上以下任意一个元件，来增强整个芯片组的功能：1、82806 P64H(64-bit PCI Controller Hub，64位PCI控制中心)；2、82803 MRH-R(Memory Repeater Hub，内存数据处理中心)； 3、82804 MRH-S(SDRAM Repeater Hub，SDRAM数据处理中心)。
虽然i840的规格繁多，但实际有用的只有以下那么几点：
- 支持两个奔腾III或Xeon 3处理器
- 提供133MHz外频
- AGP4X
- 英特尔AHA架构
- 双RDRAM通道
- 双PCI总线，一个33MHz/32位，一个66MHz/64位（可选33/66MHz 64位PCI总线）
- 预读取缓存
- RNG(Random number Generator，随机数字发生器)
- 两个USB接口
从英特尔定制的规格来看，i840主板应该可以提供3个66MHz 64位PCI插槽，3个33MHz 32位PCI插槽和1个AGP 4×插槽。你可能会问66MHz 64位PCI槽有什么用？当用过Ultra Wide SCSI RAID控制器或10000转/分的高速硬盘后，你就知道33MHz 32位PCI总线对数据I/O的限制多么大。另外，文件和数据库服务器需要尽可能多的带宽，以增加内存与处理器之间的传输速度。这两点原因，足够理由使我们升级到采用双倍速度和带宽的i840。尽管CPU不能完全享受两个RAMBUS通道带来的好处，但分离的PCI总线可以充分利用内存带宽，因此RDRAM的改进还是起了一点作用的。至于AGP 4X，它只有在未来的大纹理游戏中才能发挥出它应用的功能，对于现今的3D Game来说，还是有点物不能尽其用的感觉。
(2).VIA
VIA（威盛电子）是一家老资格的控制芯片组生产厂商。该公司出品的586档次控制芯片组称为Apollo系列。
●早期的Apollo产品
早期的Apollo产品在老586主板中比较常见的有VP1、VPX、VP2、VP3等芯片组。 由于其价格低廉，因此在Socket 7主板中有一定市场。82C570M Apollo Master是VIA公司早期生产的586档次的芯片组，其集成度不高，采用PQFP方式封装，现已不再生产使用；82C580VP Apollo VP1/VPX是属于第二代586档次的芯片组，仍然采用PQFP方式封装。它在集成度和性能方面都有所提高，能够支持P54C、Cyrix 6X86、AMD K5等CPU；82C580VPX Apollo VPX/97是VIA公司生产的第三代586档次的芯片组，是支持MMX处理器的控制芯片组。在性能上相当于Intel 430TX芯片组，完全支持PC97规范。可与P54、P55、MⅡ、K5、K6等各种CPU配合使用。该芯片组还支持ACPI、Ultra DMA/33和USB；82C590VP Apollo VP2/97的前期产品是Apollo VP2。VP2/97除了保持VPX/97的全部功能外，还把RTC（实时时钟）和CMOS RAM集成到芯片组内，支持ECC、SDRAM、512MB内存、2MB CACHE；Apollo VP3是与440LX性能相当的芯片组。440LX配合PⅡ时必须采用Slot1的主板，而Apollo VP3作为K6、MⅡ处理器的最佳拍挡支持结构低廉的Socket 7主板。因此Apollo VP3芯片组在当前仍有一定市场。它由VT82C597和VT82C586B两片芯片组成。
当前流行的Apollo产品
当前流行的Apollo产品有四组控制芯片组：用于Socket 7主板的有Apollo MVP3和Apollo MVP4两组、用于Slot 1主板的有Apollo Pro和Apollo Pro Plus两组。下面简要介绍它们的主要性能特点:
●Apollo MVP3
MVP3芯片组是一组高性价比的控制芯片组，支持AGP、PCI和ISA，可适用于台式机和笔记本个人计算机系统，其总线频率从66MHz到100MHz，支持64位的Socket 7处理器。它由二片芯片组成：系统控制器芯片VT82C598AT(476针BGA)与PCI/ISA桥接器VT82C586B(208针PQFP)。北桥 VT82C598AT为CPU、同步CACHE、DRAM、AGP总线、PCI总线和管线突发并行操作提供了良好的工作平台，极大地提高了系统性能。VT82C598AT内含的存储控制器支持FPM、EDO、SDRAM及DDR SDRAM。南桥VT82C598AT符合AGP1.0规范，支持66/75/83/100MHz CPU总线频率及66MHz AGP总线频率。由于VT82C598AT支持DDR SDRAM Ⅱ，因此它是最灵活可靠的高性能DRAM接口。其他主要技术特点如下：
支持ACPI电源管理，符合PC97规范
包含Ultra DMA/33 EIDE、USB、键盘、PS2鼠标接口和片内RTC/CMOS
采用同步/伪同步方式实现PCI总线与主CPU总线通讯
支持CPU和AGP并行操作
●Apollo MVP4
MVP4芯片组是一组适用于Super 7体系结构的SMA(系统多媒体结构,System Multimedia Architecture)控制芯片组，它实际上是在MVP3基础上再集成了一片高性能的2D/3D图形控制器组成的，因此包括了MVP3的全部功能。其北桥芯片VT82C501(492脚BGA封装)中集成的2D/3D AGP图形控制器符合AGP2.0规范，该控制器包含了一个64位的2D/3D图形引擎和一个具有DVD视频及TV输出能力的视频加速器，还支持Win95/98/NT5小端口驱动程序(Miniport drivers)；南桥芯片VT82C686(352脚BGA封装)集成了AC97 2.0(满足PC98基本音频规范)/Sound Blaster兼容的音频处理芯片，具备超级I/O接口和硬件监视功能。其他主要技术特点如下：
北桥芯片VT82C501
支持100MHz的CPU外频和内存总线
先进的ECC存储控制器可支持768MB的PC100 SDRAM，虚拟SDRAM、EDO和FP内存
与所有的Socket 7处理器兼容
支持同步或异步AGP/PCI/存储器操作
支持66/75/83/95/100MHz外部总线频率
南桥芯片VT82C686
支持Ultra DMA/33/66标准
先进的可移动PC电源管理功能
支持符合ATAPI规范的设备（包括DVD设备）
支持USB和ACPI
与所有VIA Socket 7和Solt 1北桥芯片兼容
●Appllo pro
Apollo Pro是一组适用于Slot1架构的高性能芯片组。功能十分完善，为主板设计提供了很大的灵活性，以便满足市场各个层次的要求。它支持便携式微机系统和台式PC机系统高级系统电源管理、66/100MHz CPU外频、PC100 SDRAM、AGP 2规范和多CPU/DRAM定时配置。它也采用二片结构：北桥芯片是VT82C691，南桥芯片是VT82C596。用于MVP3芯片组的南桥芯片VT82C586B也可以与VT82C691配合使用。
●Appllo pro plus
Apollo Pro Plus是一组适用于Slot1和Socket 370架构的高性能芯片组。它适用于便携式微机系统和台式PC机系统，包含了Apollo Pro芯片组的全部功能。它由两片芯片组成:北桥芯片VT82C693(492脚BGA)与南桥芯片VT82C596A(324脚BGA)。系统控制器VT82C693为CPU、DRAM、AGP、PCI总线和管线突发并行操作提供了良好的工作平台，极大地提高了系统性能,支持8组内存插槽，最大内存容量为1GB。它内含的存储控制器支持FPM、EDO、SDRAM，允许混合配置使用。同时它符合AGP V2.0规范，支持2模式、SBA模式、Flush/Fence命令和管线操作。支持Win95 VXD、Win98/NT5小端口驱动程序和AGP多媒体加速功能；支持3.3V/5V AGP和PCI系统总线，允许它们以同步/伪同步方式与CPU总线通讯。南桥芯片VT82C596A作为PCI与ISA总线之间的桥接器，支持四级(双字)线性缓冲器。还集成了键盘控制器、PS2鼠标控制器、DS12885 RTC和256字节的CMOS RAM，集成了主方式EIDE控制器，支持OnNow/ACPI接口功能。此外，与VT82C693配套的最新南桥芯片是VT82C686A。VT82C686A除了包含了596A的全部功能外，新增加的主要功能是支持Ultra DMA/66规范。
●Apollo KX133
作为VIA第一款支持K7的芯片组，Apollo KX133有如下特点：
采用了和AMD-750类似的设计方式，有专门的200MHz的外频速度
有特色的内存异步方式，可以支持66MHz、100MHz、133MHz的内存频率，并且真正支持PC133 SDRAM。
在容量上，Apollo KX133支持4条DIMM和最大2GB的内存，是目前BX芯片组支持数的两倍，这对于需要高容量高速度的PC服务器来说，其作用是不言而喻的。
Apollo KX133的北桥芯片为VT8371，主要负责管理高速的系统总线(支持AGP 4×)；南桥芯片则是和新近推出的Apollo Pro 133相同的超级南桥VT82C686A，可以支持Ultra DMA/66和4个USB接口，具有强大的外设扩充功能。
此外Apollo KX133还内建了符合AC’97的音频芯片和软MODEM，提高了产品的集成度，降低了用户的开支。总之，Apollo KX133在功能上比起AMD-750更加完善。
(3) AMD
现在说到主板芯片组，不得不提到AMD。K7的推出，标志着AMD正式走上了与Intel不兼容的道路，挑起了新一代的CPU市场竞争。K7没有继续发展Socket7平台，也没有走上兼容Slot－1、Socket 370的道路，而是独树一帜地开发了Slot－A平台，能够有胆量迈出这一步，是有Athlon的高性能做后盾的。AMD在K7研制的初期即开始了与其相配的芯片组的设计，也许是AMD初涉芯片组市场经验不足，它的第一款芯片组AMD－750并不如期待的那样成功，但它毕竟是AMD自主迈出的第一步。下面我们来看看它的详细性能指标：
AMD－750是AMD开发的第一款能够支持Slot－A架构的Athlon的芯片组，采取传统的“南北桥”的结构方式，北桥芯片主要负责管理系统总线，南桥芯片主要负责管理外围设备。北桥芯片代号为AMD－751，南桥芯片代号为AMD－756。
AMD－750芯片组的最大特点是采用了72位宽、200MHz的AlphaEV6总线来连接CPU。200MHz的速度，是目前主流440BX芯片组的两倍；北桥芯片以异步的方式通过64位100MHz的总线与内存相连，支持目前流行的PC－100SDRAM。
AMD－750的南桥芯片提供了强大的外围设备支持，IDE控制器能够支持最新的UDMA66技术，配合支持该技术的IDE硬盘，能够提高硬盘的数据传输率、降低CPU占用率。另外，AMD－750还能够支持4个USB接口，是现有BXl芯片组的两倍。
AGP2、PCI2.2、即插即用（Plug＆Play）、ACPI电源管理等功能，AMD－750都没有放弃，全部支持。
最重要的一点是AMD－750能够支持多处理器！这是目前惟一一个能够支持两个Athlon处理器的芯片组，这意味着从此以后，在服务器市场上将会有多Athlon处理器的机型出现。
AMD—750芯片组也不是没有不足之处。它只能支持3条DIMM共768MB内存，没有支持AGP4和PC－133SDRAM。这些，对组建高性能的系统有所影响，在一定程度上掩盖了Athlon的性能优势。
虽然支持K7的芯片组目前都有着或多或少的缺点，但这毕竟是AMD迈出打破Intel的垄断最重要的一步，相信在不久的将来，AMD也会象显示芯片厂商中的Nvidia公司一样异军突起，坐上芯片老大的位置。K7就是那颗打出翻身仗的TNT！ AMD ，一路好走！
2.BIOS
BIOS英文全称是Basic Input/Output System，完整地说应该是ROM－BIOS，是只读存储器基本输入／输出系统的简写，它实际上是被固化到计算机中的一组程序，为计算机提供最低级的、最直接的硬件控制。准确地说，BIOS是硬件与软件程序之间的一个“转换器”或者说是接口(虽然它本身也只是一个程序)，负责解决硬件的即时需求，并按软件对硬件的操作要求具体执行。
BIOS的功能
从功能上看，BIOS分为三个部分：
1.自检及初始化程序；
2.硬件中断处理；
3.程序服务请求。
BIOS的种类
由于BIOS直接和系统硬件资源打交道，因此总是针对某一类型的硬件系统，而各种硬件系统又各有不同，所以存在各种不同种类的BIOS，随着硬件技术的发展，同一种BIOS也先后出现了不同的版本，新版本的BIOS比起老版本来说，功能更强。
目前市场上主要的BIOS有AMI BIOS和Award BIOS。
1.AMI BIOS
AMI BIOS是AMI公司出品的BIOS系统软件，最早开发于80年代中期，为多数的286和386计算机系统所采用，因对各种软、硬件的适应性好、硬件工作可靠、系统性能较佳、操作直观方便的优点受到用户的欢迎。
90年代，AMI又不断推出新版本的BIOS以适应技术的发展，但在绿色节能型系统开始普及时，AMI似乎显得有些滞后，Award BIOS的市场占有率借此机会大大提高，在这一时期，AMI研制并推出了具有窗口化功能的WIN BIOS，这种BIOS设置程序使用非常方便，而且主窗口的各种标记也比较直观，例如，一只小兔子表示优化的默认设置，而一只小乌龟则表示保守的设置，一个骷髅用来表示反病毒方面的设置，画笔和调色板则表示色彩的设置。
AMI WinBIOS已经有多个版本，目前用得较多的有奔腾机主板的Win BIOS，具有即插即用、绿色节能、PCI总线管理等功能。
2.Award BIOS
Award BIOS是Award Software公司开发的BIOS产品，目前十分流行，许多586主板机都采用Award BIOS，功能比较齐全，对各种操作系统提供良好的支持。Award BIOS也有许多版本，现在用得最多的是4.X版。
通过BIOS自检音识别硬件状态
计算机启动后就通过BIOS对计算机进行自检。自检情况一般通过PC喇叭发出的响铃予以表达。了解这种响铃，对于诊断计算机硬件故障大有裨益。每个品牌的BIOS自检响铃所表达的意义有所不同。其具体意义如下：
Award BIOS
1短：系统正常启动。恭喜，你的机器没有任何问题。
2短：常规错误，请进入CMOS Setup，重新设置不正确的选项。
1长1短：RAM或主板出错。换一条内存试试，若还是不行，只好更换主板。
1长2短：显示器或显示卡错误。
1长3短：键盘控制器错误。检查主板。
1长9短：主板Flash RAM或EPROM错误，BIOS损坏。换块Flash RAM试试。
不断地响（长声）：内存条未插紧或损坏。重插内存条，若还是不行，只有更换一条内存。
不停地响：电源、显示器未和显示卡连接好。检查一下所有的插头。
重复短响：电源有问题。
无声音无显示：电源有问题。
AMI BIOS
1短：内存刷新失败。更换内存条。
2短：内存ECC较验错误。在CMOS Setup中将内存关于ECC校验的选项设为Disabled就可以解决，不过最根本的解决办法还是更换一条内存。
3短：系统基本内存（第1个64kB）检查失败。换内存。
4短：系统时钟出错。
5短：中央处理器（CPU）错误。
6短：键盘控制器错误。
7短：系统实模式错误，不能切换到保护模式。
8短：显示内存错误。显示内存有问题，更换显卡试试。
9短：ROM BIOS检验和错误。
1长3短：内存错误。内存损坏，更换即可。
1长8短：显示测试错误。显示器数据线没插好或显示卡没插牢。
3.主板与接插件的连接
电脑内部尽管五颜六色的导线、缆线有很多，但归根结底，主要的只有三类，即电源线、信号线和控制线，而控制线又常和信号线合并在带状电缆内。对于接口而言，一般说来，各种线头只能插入对应的插口，错了则插不进或有空余部分；有的方向反了也插不进，但也有例外（如较老的硬盘信号线），且看下面详细的分析。?
电源线，即主机箱内从电源接出的线头，作用是为主机内各种大大小小的设备提供电源，这些线头的大小及导线的根数有所不同。电源线接头通常有6组，其中有两个较大的、截面为长方形的插头，分别标记为P8、P9（有的没有标记），这是主板电源插头，各有6根线，关键要盯住每个接头都有两根黑颜色导线，正确的接法是，使两个插头的黑色导线靠在一起插入主板电源接口，否则，就接反了。其余四个接头中，较小的一个（4线）为3.5英寸软驱电源插头，插在软驱后面对应位置上即可。剩下三个较大的D型插头（4线）是硬盘、光驱、CPU风扇及5英寸软驱（现在已少用）电源插头，这三者可以任意交换使用，而且反了则插不进去，我们可以在此少费点心思。?
信号线，主要分布在串口、并口、软驱、硬盘（包括光驱），一般为白色或灰白色带状缆线。注意观察，这些带状缆线的一侧通常有根是红色的或有花纹的，再看看主板上的插口，往往有一端标有“1”字，正确插接这些信号线的技巧在于：把红线或花线一侧对准主板插口“1”字一端插入，也有的主板接口旁边没有标识，这时只需按照与邻近插口相同的方向插入插头就可以了。需要说明的是，34芯软驱电缆可连接两个软驱，接在电缆末端的为A驱，接在中间的为B驱。注意，在3.5英寸软驱上信号电缆容易接反，与插接到主板上一样，应将红线或花线一端接在软驱接口标有1、2脚的那一方，但也有的软驱上并无这个标识，只好试着接，这里有个小诀窍，如果软驱信号线接反了，那么一开机，其指示灯会常亮不熄，这时只需关机反接即可。40芯的硬盘信号电缆可以同时接一台光驱和一只硬盘（或两个硬盘），至于哪个接在末端，哪个接在中间，并无多大关系，只是同样要注意，标记红线或花线的一端要接在硬盘或光驱的接口标记有1、2脚的那一端，如遇硬盘接口无此标识，试接一下吧，如果开机屏幕显示到“Wait……”便无反应，且硬盘灯常亮不熄，说明此线接反了，关机改接一下即可，不会造成什么损失。?
除此之外，还有一些接线，如喇叭线、指示灯线、光驱、声卡以及调制解调器音频线等等。要作一个成功的DIYer，这些接线方法也是应该掌握的。好在这些线头要么有标记（如有的指示灯线），要么有文字（如声卡、MODEM），而且一般没有插接方向要求，可以任意试接，不会带来什么严重后果。?
为防止体内静电毁坏电脑配件，注意在接线前手应先触摸自来水管等，将身体静电释放掉，再进行操作。插接插头时，还要注意严禁错位，否则可能给电脑配件带来致命伤害。
自己组装好电脑后，从外面看往往是很漂亮的，可打开机箱就不敢恭维了：连线太乱！而打开原装机一看，里面的线路整整齐齐。将机箱内的各种连线整理好，有利于电脑正常、稳定地工作。
内部连线的整理工作一般从以下几个方面着手：
首先，不要使线靠近或压在一些运动的部件上，比如CPU的风扇，如果CPU风扇被卡死，散热不畅，死机就不可避免了，因为现在的高速CPU都会产生很大热量。
其次，某些芯片在工作时散热较多，各种连线不要妨碍它们散热。软驱线、硬盘线(光驱线)都较宽，当它们紧贴在某个芯片上时，往往会将芯片覆盖得严严实实，使芯片散热不好，同时高温也对线缆本身造成损坏，因而影响系统正常工作。
第三，各种信号线和电源线不要相互搅在一起，减少线与线之间的电磁干扰有利于机器工作。
第四，信号线不要太长，刚好即可。过长的信号线既是一个噪声“接收塔”，也是一个噪声“发射塔”(注：这里的噪声指信号干扰)。有人买线时喜欢买长的，认为用起来方便，怎么插也不会够不着。实际上，太长的信号线不但影响系统的稳定工作，还可能影响高速硬盘和光驱的速度！当噪声干扰太大时，这些设备可能需要额外的时间来识别信号和噪声。若信号线太长，建议剪掉部分重压后再用。IDE硬盘和光驱信号线是40Pin(线)的，一根IDE信号线一般有三个插头，其中一个接主板IDE口，另两个可以分别连接主、从IDE设备。如果只有一个硬盘和一个光驱的话，建议将它们分别接到主板的两个IDE口上，这样可以提高系统的效率，并可以解决某些似乎莫名其妙的问题。
