SerialATA ,ATA133别让情两难――迈拓D740X-6L测试手记

【原创】阅读 人次
2001年12月24日20:06

公元2001年9月全球最大的硬盘驱动器制造商——迈拓[Maxtor]公司发布了容量为160GB的DiamondMax Plus D540X 5400rpm硬盘驱动器。这不仅是首块突破目前IDE 137GB极限而采用Bigdrive技术的硬盘驱动器，同时也是第一款提供了ATA133传输界面的硬盘驱动器。

在这时我们看到了第一款ATA133接口的应用实例，但是很早以前INTEL就给了我们以幻想的Serial ATA接口到现在也没有一款成形的硬盘可以支持它，这就像当年的RAMBUS和DDR的关系那样，虽然INTEL可以提出一项带有革命性质的新技术，但是新旧技术转换的花费却是普通的人无法接受的，这也是其技术的推广慢的原因所在。在等待新技术的成本降低到人们可以接收的范围之内的时候，这段时间内原有的技术进步是谁也不能阻止的了的，这就像是当年的DDR和PC133标准那样，只不过从前挑战INTEL的是VIA，这次换成了迈拓而已。

上面的说法可能有些朋友还不会理解，让我们详细看一下INTEL力推的Serial ATA到底好在哪里？失败又在哪里吧？

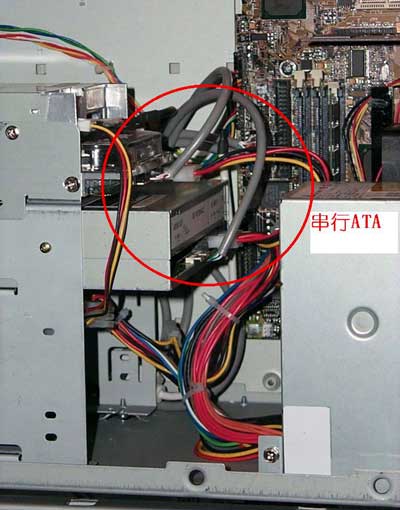

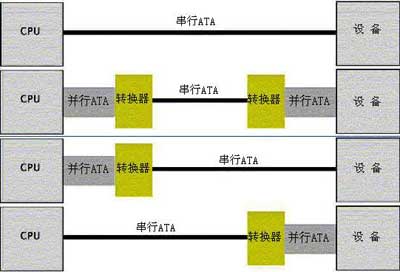

从秋季英特尔开发者论坛(IDF2001)上公布的Serial ATA 1.0标准来看，串行ATA在最初版中能达到150MB/s的突发数据传输率，这甚至超过了目前的最新版的并行 ATA标准ATA/133所能提供的最高数据传输率。而串行ATA最终将实现存储系统突发数据传输率为600MB/s，这更加令我们激动不已，假想一下，如果现在硬盘有高达600MB/s的数据传输率就不会有人老抱怨自己的硬盘是目前系统的瓶颈了。 　　其次，串行ATA在系统复杂程度及拓展性方面，是并行ATA所无法比拟的。因为在Serial ATA标准中，实际只需要四个针脚就能够完成所有工作，第1针供电，第2针接地，第3针作为数据发送端，第4针充当数据接收端，由于Serial ATA使用这样的点对点传输协议，所以不存在主/从问题，并且每个驱动器是独享数据带宽。从此来看，它的优点是显而易见的。第一、用户不需要再为设置硬盘主从跳线器而苦恼；第二、由于串行 ATA采用点对点的传输模式，所以串行系统将不再受限于单通道只能连接两块硬盘，这对于想连接多硬盘的用户来说，无非是一大福音。 　虽然Serial ATA具有这样的优点，但它却有一个致命地缺点就是完全不兼容现在的并行 ATA系统，也就是说现有的10亿个并行ATA设备以后将无法在串行ATA系统上正常使用，如果用户仍要使用这些并行ATA接口(例如ATA/100)的硬盘，那就必须额外添加并行ATA到串行ATA的适配器，或许到时还会有更好的解决方案，不过我们目前还没有看到。

而在人们目前根本就不可能将自己手里现有的硬盘扔掉，或者去购买那些昂贵的性能未卜的适配器的情况下，升级原有的ATA标准就成了势在必行的一个事情了，借此机会，迈拓公司延续原有的ATA100标准并基于其上推出了自己的ATA133标准。

ATA/133是完全延续原来并行 ATA的技术特征，它可以说与现在广泛采用的ATA/100没有任何区别，只是将硬盘接口带宽拓宽到了133MB/s，更大的带宽使系统能支持更高的传输率。由于此种接口类型是由迈拓公司独立设立，所以迈拓所谓的Fast Drive其实也就是 ATA/133的技术核心。从理论上讲，ATA/133能给系统带来一定的系统性能提升，但在目前硬盘内部传输率还不及 66.7MB/s的前提下，带宽由100MB/s拓宽到133MB/s究竟会对系统有多少影响还是个未知数，所以大部分人对ATA133都只抱有消极的思想。

今天我们收到了迈拓送测的支持ATA133接口的 D740X-6L硬盘实物，带着对ATA133接口到底在实际应用中可以带来多少性能提升的疑问，我们对这块硬盘展开了实际的测试。

让我们首先来看一下这款硬盘的实物图，大家是不是有一种很怀念的感觉，不错，这款硬盘的外型和我们以前成为超频硬盘的昆腾系列硬盘的外型是非常的类似。这也是迈拓收购昆腾以后，吸收原来昆腾的设计和研发部门，引用昆腾设计人员的设计的结果。

这款硬盘的详细参数表如下：

容量

单碟容量

磁碟数

启动功率需求

转速

缓存容量

内部最大传输率（Mb/s）

I/O接口传输率

道至道寻道时间：

平均寻道时间

工作情况下机械冲击：

非工作情况下机械冲击：

工作温度范围：

非工作温度范围：

40G

40G

1

24.0W

7200RPM

2M

54.2MB/s

ATA133

0.8ms

8.5ms

30Gs 2毫秒 无错误

300Gs 2毫秒 无错误

摄氏5到摄氏55度

摄氏负40到摄氏正65度

迈拓这款硬盘的特点之一就是就是采用了单碟40G的设计，我们都知道硬盘单碟容量越大越好，这样对于磁盘的寻道时间等指标的性能提升都会有好处。简而言之硬盘单碟容量的提升就是可以提升硬盘的数据传输速度。随着WINDOWS XP操作系统的诞生，人们势必将原有的计算机硬件平台升级以适应新的操作系统和应用软件。所以有一块容量大速度快的硬盘也将是人们今后购买硬盘的重点。

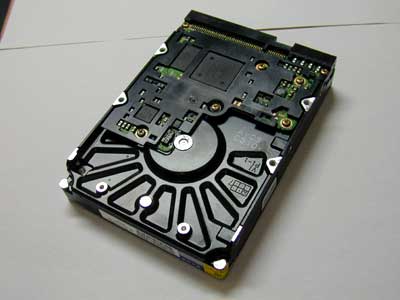

好，我们还是来看一眼这款硬盘的实体吧！

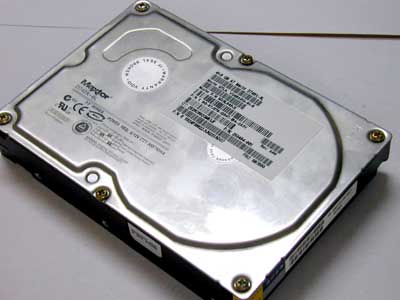

看到这块硬盘，是不是想起了当年的昆腾。

这块芯片就是硬盘的心脏了，在实际的测试过程中，它的发热量还是很高的，虽然手里当时并没有测试温度的仪器，但是手指放在芯片上面几秒钟就感到很烫了，大概感觉一下应该比 IBM 的60GXP还要稍微高一点。

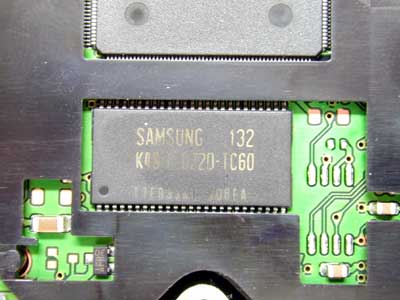

这颗就是硬盘使用的缓存芯片了，SAMSUNG K4L161622D-TC60

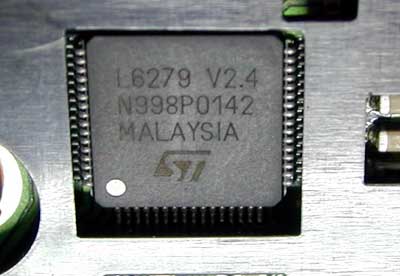

这颗L6279的发热量和主芯片想比，有过之而无不及。

测试硬件平台
P4 1.4G Socket 423（100MHz X 14）
ASUS P4T （INTEL 850 + ICH2）
SAMSUNG PC800 RDRAM 256M
迈拓D740X-6L 2M CACHE
大白鲨44X CDROM
狮王 ATI 镭7500

软件平台
MicroSoft Windows98 SE 英文版 VER 4.10.2222A
DirectX 8.1
INTEL PATCH
测试软件
ZD's WinBench 99 VER 1.2
SiSoft Sandra 2001te Professional
HDTACH VER 2.61
ThreadMark VER 2.0
IOMeter就测试硬盘整体性能。

我们知道要使用ATA133接口，必须要主板支持才可以，虽然目前的大部分主板（包括以前的）只是支持ATA100标准规格（或以下的标准ATA66,ATA33）的IDE接口，但是仍然可以通过加一块支持ATA133标准的PCI接口卡来达到使用ATA133硬盘的目的。

在迈拓公司推出ATA133接口标准以后，已经得到了至少两家ATA133接口卡厂商的支持，

在9月29日MAXTOR发布支持UDMA133规范的硬盘（DiamondMax Plus D740X）后仅两周时间，ACARD公司开发的新一代IDE RAID磁盘阵列卡就已经开始在全世界各地上市了。ACARD公司此次发布的两款IDE RAID卡的型号分别为AEC-6880和AEC-6280。AEC-6880采用ACARD公司自行研发的ATP865-A芯片，支持ATA33、66、100及133规范，数据最大传输率为133MB/秒，支持RAID 0、RAID 1以及RAID 0+1。卡上有两个40针的标准IDE接口，每个接口可连接两个IDE设备，最多支持四块硬盘。包装盒内附带了一块AEC-6880 RAID卡、两根支持ATA133的硬盘线（其实就是普通的80pin IDE线）、一本说明书及一根与机箱电源引出的四针电源插座相连接的转接线，另外一款AEC-6280与AEC6880基本相同，只不过去掉了RAID功能而已，同样支持四个IDE设备和ATA133。从卡本身来看，这两款产品的元件、布线等绝大部分设计都一样，估计是通过BIOS中的信息来决定其功能的，也就是说很可能通过修改部分电路及BIOS信息即可使AEC-6280“变”成AEC-6880。目前绝大部分主板上都只提供了两个IDE接口，而常见的IDE设备已经不只这个数字，CD-ROM、硬盘、DVD再加上刻录机就已经占用了全部两个IDE接口，为日后升级带来了麻烦。增加一块类似的接口卡，就能够再增加四个IDE设备（前提是机箱电源的功率要跟得上），免去了更换主板的麻烦。这两款产品支持目前常见的绝大多数硬盘，也支持相当一部分刻录机，如理光、PHILIPS、YAMAHA、松下等等。AEC-6880折合人民币约六百余元，而AEC-6280折合人民币则在四百元左右，与市场上同档次产品价格基本相同。

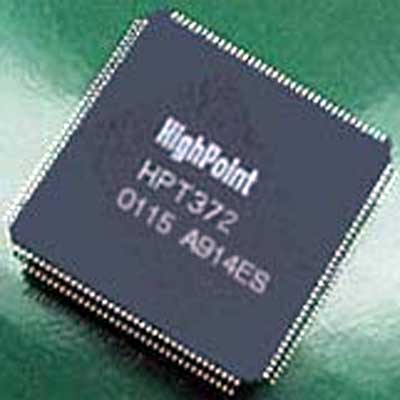

另外一家就是HighPoint，HighPoint是全世界第一家可以支持ATA133接口硬盘做RAID的公司！HighPoint科技在9月12日也发布了支持ATA/133硬盘传输规格的HPT372控制芯片，支持双通道硬盘传输，支持ATA/133界面（最大传输速度133MB/s，最大存储容量144Pbytes)HPT372控制芯片向下兼容ATA/33/66/100硬盘传输界面，支持0, 1, 0+1三种RAID配置，支持PCI2.2规格。HPT372控制芯片和HPT370A芯片一样采用了0.35微米制程，144pin LQFP封装。随之其后HighPoint又相继发布了ATA133 RAID 控制器——HPT374（HighPoint公司的四个通道的可挂接8个硬盘的RAID控制卡---“RocketRAID 404”就是使用HPT374），和前者不同的是，它拥有4个IDE通道，一共可以同时支持8个IDE设备，这个控制器同样可以支持RAID 0, 1和0+1。

我们这次测试就是通过HighPoint的ROCKET 133 ATA133接口卡来实现普通主板接驳ATA133硬盘的目的的，这块卡的详细指标如下:

Host side interface	32bit 33/66 MHz PCI
Device side interface	Ultra DMA/ATA133
RAID controller IC	HighPoint HPT302 UDMA ATA133 Controller
PCB	4-layer, Low profile
Number of IDE channels	2 Channels
Supported Hard drives	ATA133 hard drives, backward compatible (ATA100, 66, 33)
Supported OSs	Windows 98/ME, Windows NT4.0, Win2000, Linux (Debian, Caldera, RedHat, SuSE)
Maximum Data Throughput	133MB/s per channel
BIOS Function	Drive Configuration and Management
Plug and Play	Yes
Misc. Functions	Bootable disk support Large LBA support capacity exceeding

[未完待续]
