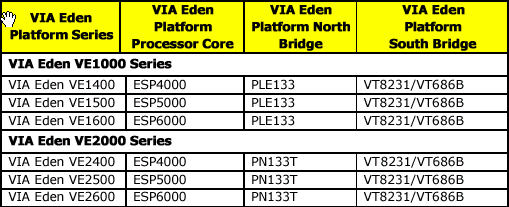

深入Eden家族 VIA Eden家族是由VIA Eden VE1000系列和VIA Eden VE2000系列组成的,平台集成了VIA Apollo PLE133和ProSavage PN133T北桥芯片以及外围支持规格齐备的VT8231南桥芯片。下面就是Eden家族的展示表格：
除了这些Eden的VE1000系列和VE2000系列都集成了很多多媒体处理芯片，如：TV输出621/VT7002芯片，IEEE1394的VT6306芯片和USB2.0的VT6202芯片，大大增强了Eden在多媒体性能方面的表现。
VE1000系列：集成了Apollo PLE133北桥芯片，高速的PC133 SDRAM控制器，还集成了高性能的AGP2X图形芯片，可以建立一个很好的家庭桌面电脑系统或生产一些家用数字信息设备，这对于商业和通讯领域都是非常好的。同时还可以组建一个从LCD POS终端到WEB端的系统。可以说他具有非常高的计算和多媒体处理能力，具体的说，就是可以很好的进行数字音乐的录制和DVD的回放。
VE2000系列：集成了ProSavage PN133T北桥芯片，高速的PC133 SDRAM控制器，集成了高性能的AGP4X图形芯片，VIA Eden ESP VE2000系列产品可以用来组建一套高性能的桌面电脑系统，也可以应用在被广大商业用户和普通消费者所需求的移动信息设备的生产上。

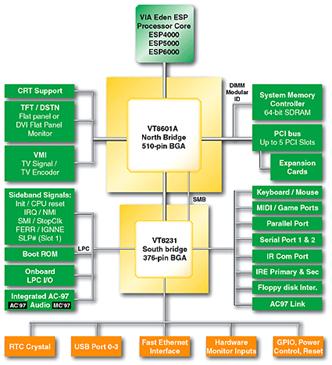

Eden体系架构图
Eden能耗如何
Eden采用的是0.13和0.15微米的工业制造工艺，其耗电量仅有六瓦特(Watts)左右，可以说是现阶段市场上最省电的X86嵌入式系统。同时，他兼容微软最新的Windows XP操作系统，并且还兼容最新的Windos CE和最新的Linux操作系统，支持大多数流行的网络程序。
Eden的操作电压范围为1.05-1.2伏特，发热量也仅仅只有3瓦特，与同类产品相比是他们的一半甚至更低。
Eden的这些优点使他可以很好的被应用于便携式移动设备和其他要求低发热的产品生产中。

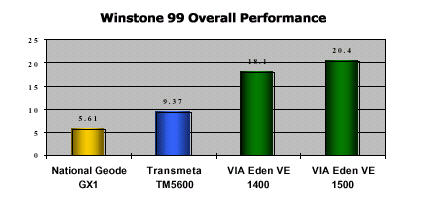

我们这里还有一个用Winstone99做的测试，下面让我们一起来看看。
在这个测试中采用的是VIA Eden 1400/1500的平台，他们具有集成2D/3D AGP，8M显存，128M的PC133 SDRAM，硬盘采用的是UDMA66模式的13.5GB硬盘和Win98SE操作系统；而另一个被测对象上Transmeta（全美达），他是基于Sony VAIO笔记本测试的，他的配置是NS Geode GX1 Cyrix Media GX MMX-S 233MHz，一条64MB的PC-133 SDRAM，硬盘是Quantum 40G AT Fireball，操作系统也是Win98SE。
通过这幅测试图表，是不是让您看清了Eden的优势了。
总结
说了这么多，不知道您了解Eden了吗？其实，您可以把他理解为是一种采用了优秀的整合技术的产品，他有很低的发热量和很好的散热性，可以说Eden平台的问世，等于宣告了全方位连结(Total Connectivity)新时代的正式登场，包括视频转换盒(Set Top Box)、电视游戏机（Game Console）、个人数字影音设备及家用服务器等家庭市场，和精简型终端机（Thin Client）、销售终端机(POS Terminal)、智能型路由器等商用市场。最后，还要告诉大家的是VIA Eden平台中的VE1400、VE1500、VE2400及VE2500等版本，已于即日起正式量产出货，而 VE1600与VIA Eden ESP VE2600 等版本则预定将于2002年第一季进入量产。
