【文章简介】 虽然在9月29日MAXTOR发布支持UDMA133规范的硬盘 （DiamondMax Plus D740X） 后就迅速有几家公司发布了自己的可以支持ATA133标准的PCI IDE接口卡,但是事实上,HighPoint则是全世界第一家可以支持ATA133接口硬盘做RAID的公司... (3358 字)
随着那些符合ATA133规格,并且拥有超大容量的新一代硬盘的抛头露面,越来越多的用户开始考虑是否该为自己计算机上早已捉襟见肘的存储空间增加一块又大有快的硬盘了,虽然说现在市场上那些符合ATA133规格的硬盘的在测试中的成绩并不足以让人们感受到它过多的优势,但是这种发展的趋势却是大部分人都已经认可的了,就和当初硬盘从ATA66规格过渡到ATA100规格的经历类似,ATA133硬盘也在潜移默化的取代它的前辈们---ATA100规格的硬盘.
也许你并不是一位热衷于新技术新产品的硬件发烧友,但是当你因为需要硬盘而来到市场时发现新的市售的大容量硬盘都已经改成了ATA133标准的时候,你的脑子里可能会产生一个想法,我的主板只能支持ATA100,甚至是ATA66的IDE接口,那么怎么将这块可以支持到ATA133规格的硬盘物尽其用呢? 答案是很直接的,就是通过一块外接的ATA133 PCI接口卡来实现旧主板支持ATA133接口的目的.
虽然在9月29日MAXTOR发布支持UDMA133规范的硬盘（DiamondMax Plus D740X）后就迅速有几家公司发布了自己的可以支持ATA133标准的PCI IDE接口卡,但是事实上,HighPoint则是全世界第一家可以支持ATA133接口硬盘做RAID的公司！HighPoint科技在9月12日就发布了支持ATA/133硬盘传输规格的HPT372控制芯片，支持双通道硬盘传输，支持ATA/133界面（最大传输速度133MB/s，最大存储容量144Pbytes）HPT372控制芯片向下兼容ATA/33/66/100硬盘传输界面，支持0, 1, 0+1三种RAID配置，支持PCI2.2规格。HPT372控制芯片和HPT370A芯片一样采用了0.35微米制程，144pin LQFP封装。随之其后HighPoint又相继发布了ATA133 RAID 控制器——HPT374（HighPoint公司的四个通道的可挂接8个硬盘的RAID控制卡---“RocketRAID 404”就是使用HPT374），和前者不同的是，它拥有4个IDE通道，一共可以同时支持8个IDE设备，这个控制器同样可以支持RAID 0, 1和0+1。

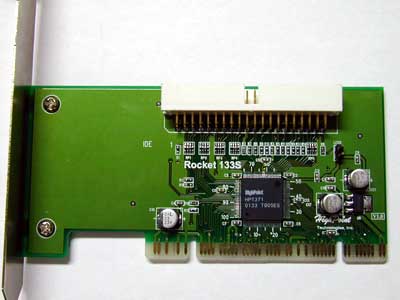

当然这两款产品的价格是很昂贵的,因为RAID这项技术本身就不是针对普通的大众用户的,不过,HIGHPOINT公司的市场策略考虑的很周到,在ATA133的PCI接口卡和控制芯片产品中也加入了面向普通用户的ATA133 PCI接口卡,ROCKET 133和ROCKET133S,这两款接口卡的最大区别就是不能支持RAID功能,其中ROCKET133S是价格最便宜的一款,带有一个IDE通道,可以同时挂接两块ATA133的IDE硬盘,而且没有硬盘容量方面的限制,可以使用容量大于137GB的硬盘.所使用的软件对于操作系统的适用范围也很广,可以用于including DOS 5.x, Windows 3.1x, Windows 95/98, Windows ME (Millennium Edition), Windows NT 3,51/4.0, Windows 2000, Windows XP, SCO Unix and Linux (SuSE, Red Hat, Caldera, Turbo).等操作系统. 这块卡的主芯片为HIGHPOINT371.可以向下兼容ATA100,和ATA66.
ROCKET133S的详细参数表如下表:

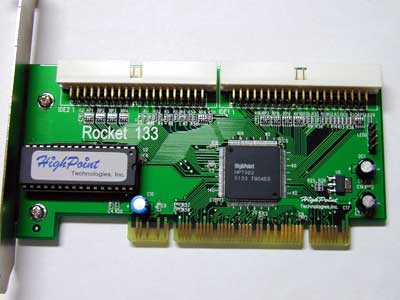

ROCKET133

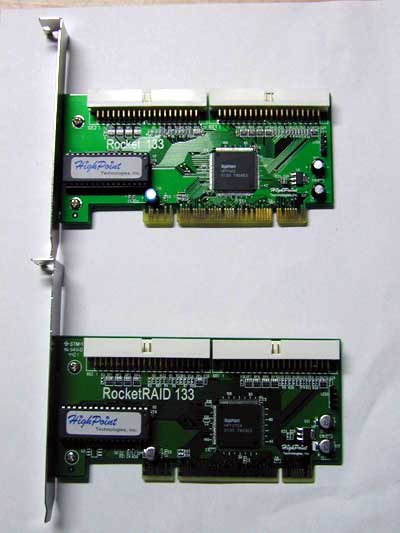

从型号来看这块卡只比ROCKET133S少了一个S,但是实际上ROCKET133比ROCKET133S还可以多支持一个通道,也就是可以同时挂接4块ATA133标准的IDE硬盘,不过不能够做RAID功能,这块卡使用的芯片是HIGHPOINT302芯片,虽然在HIGHPOINT的网站上并没有找到这块芯片的详细资料,但是从这块芯片的外型和实现功能来看,这颗302芯片很有可能是同样支持2通道,可以挂接4个ATA133 IDE设备的HIGHPOINT372芯片的简化版本,区别只是去掉了RAID的功能而已.
ROCKET133的详细参数表如下表:

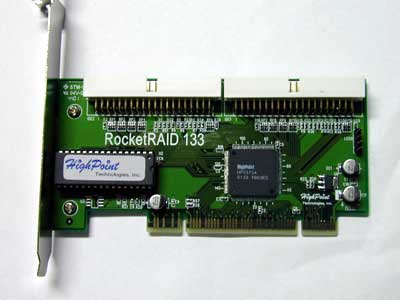

ROCKET133RAID
看到这块卡的型号,我想大家肯定已经明白了这块卡的主要作用了,就是RAID功能,通过RAID功能可以大幅度的提升硬盘的性能,安全系数等等.看到这里恐怕很多朋友会对RAID的概念感觉有一点模糊,让我们先来温习一下RAID的概念好了.
RAID（Redundant Array of Independent Disk）的中文意思是“独立冗余磁盘阵列”， 就是通过多个磁盘驱动器的协同工作来组成磁盘阵列，以提高数据存取的性能和可靠性，其中系统冗余、数据容错和提高存取性能是它的核心。RAID在规格方面可以被定义成以下几类：
---- RAID 0
---- 这是通过2个以上的硬盘组成一个磁盘阵列，数据被均匀等量的分成数据块分别放在几个硬盘中，这种数据被分割开交叉存储在几个硬盘中叫做“Striping”，而区块（Stripe Block）的大小也是可以调整的。虽然在使用中感觉到还是一个硬盘，但工作起来由几个硬盘并行处理，实际容量是这几个硬盘的总和（如果这几个硬盘的容量一样的话）。由于在存取数据时由几个硬盘分别同时进行操作，读写各自的部分，所以这样整个系统的性能会得以大大的提高。
---- 这是所有RAID规格中效率最高但惟一不具有容错性的方式，正因为它将数据分成区块存储在不同硬盘内，所以这也极大地增加了数据的安全性隐患。而且这种隐患也随着系统中硬盘总数量的增多而加大，因为如果其中有一个硬盘中的数据受到破坏，整个数据便不能被正确读出了，所以其中的风险也是很大的。应该说RAID 0是一种追求高性能与高速度的解决方案，所以不适合使用在需要高安全性的数据系统中。
---- RAID 1
---- 如果说RAID 0是追求性能而放弃安全性的话，那么RAID 1就正好相反，是追求安全性而放弃性能的一种解决方案。它的做法就是通过系统数据冗余——将数据进行实时的备份来完成。整个系统会有一个主硬盘（也称母盘）和至少一个做实时备份用的副硬盘（也称子盘），在存入任何数据时系统都要将数据完整地、实时地保存在子盘中，也就是始终保持着子盘是母盘的完全镜像（Mirroring）。通过这种方法，系统读数据的速度会有微小的提高，但写数据的速度就和单硬盘没有什么差别。在RAID 1中，子硬盘中的空间无法被利用，当然数据的安全性大大提高。
---- RAID 0+1
---- 这是一种Dual Level RAID，也称之为RAID 10。就是2组RAID 0的磁盘阵列互为镜像，也就是它们之间又成为了一个RAID 1的阵列。在每次写入数据时，磁盘阵列控制器会将数据同时写入两组“大容量阵列硬盘组”(RAID 0)中。在资源的占用上这种方式同RAID 1一样，虽然其硬盘使用率只有50%，但它却是具有最高效率的划分方式。不过它需要至少4个以上的硬盘，所以说真正的 “安全性”加“高性能”是建立在成本上的。虽然这种方式最为浪费资源，但是它集成了RAID 0和RAID 1各自的优点，就是既能有不低于RAID 0的性能又保证了RAID 1中的数据安全性。
---- RAID 2
---- 这是RAID 0的改良版，以汉明码（Hamming Code）的方式将数据进行编码后分割为独立的位元，并将数据分别写入硬盘中。因为在数据中加入了错误修正码（ECC，Error Correction Code），所以数据整体的容量会比原始数据大一些。
---- RAID 3
---- 它需要通过编码再将数据位元分割后分别存在硬盘中，而将同位元检查后单独存在一个硬盘中，但由于数据内的位元分散在了不同的硬盘上，因此就算要读取一小段数据资料都可能需要所有的硬盘进行工作，所以这种规格比较适于读取大量数据时使用。
---- RAID 4
---- 它与RAID 3不同的是它在分割时是以区块为单位分别存在硬盘中，但每次的数据存取都必须从同位元检查的那个硬盘中取出对应的同位元数据进行核对，由于过于频繁的使用，所以对硬盘的损耗可能会提高。
---- RAID 5
---- 改善了RAID 4中同位元检查使用频繁的问题，它将原始的数据与同位元检查重新组合后再以位元分割的分式储存于各个硬盘中，所以在每个硬盘中都有同位数据，这样就减少了硬盘过多的存取工作。
基本了解完RAID的一些概念我们在来看这块卡,他和我们在文章开头时介绍的一样,支持双通道硬盘传输，支持ATA/133界面（最大传输速度133MB/s，最大存储容量144Pbytes）HPT372控制芯片向下兼容ATA/33/66/100硬盘传输界面，支持0, 1, 0+1三种RAID配置，支持PCI2.2规格。
ROCKET133RAID的详细参数表如下表:
ROCKEET404RAID的详细参数表如下表:

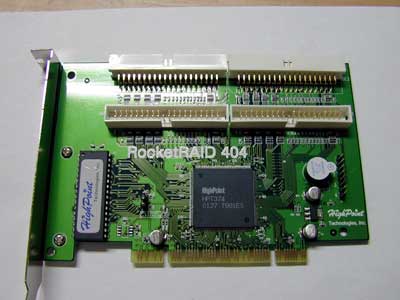

这块卡无疑是HIGHPOINT此次的重点产品,这块卡使用HighPoint HPT374 控制芯片,是一块可以支持四个通道的,一共同时可挂接8个最高ATA133标准硬盘的RAID控制卡,这块同样可以支持RAID 0, 1和0+1三种RAID方式。

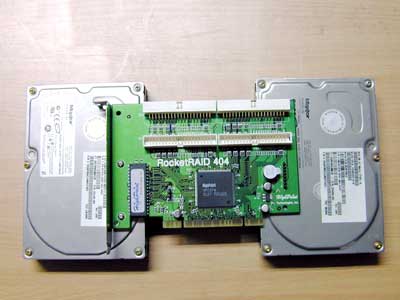

ROCKEET404RAID
[未完待续]
