一.前言
目前来看无论是使用普通SDRAM的845芯片组还是近来大出风头的845-D芯片组在性能和价格上都没有太大的优势。首先，在性能上，使用PC133标准的SDRAM时候，内存带宽的峰值只有1.06GB/s，在使用PC2100标准的DDR SDRAM的时候，内存带宽的峰值有2.1GB/s，而这些都不能赶上使用PC800标准的RDRAM所能提供的内存带宽——3.2GB/s，而且从P4处理器内部设计的架构来讲，它对内存带宽的要求是几近苛刻的，如果不能提供足够的内存带宽给处理器，本以在AMD Athlon面前略显不足的P4更是雪上加霜。反观性能强劲的I850芯片组，虽然其所使用的RDRAM拥有强大的性能优势，不过它有着很大的不利因素。其次，从价格因素来考虑，RDRAM的制造成本很高，这也限制了它的普及，256M的PC800 RDRAM的价格几乎是同等大小PC2100 DDR SDRAM价格的三倍。所以目前很多人在购买P4的时候首先考虑的都是使用INTEL 845/845D芯片组的主板，或者就是使用VIA P4X266芯片组的主板。当然，在我们看来这也并非是解决之道，毕竟性能的差异不仅仅是相对便宜了几百块的价格所能弥补的。VIA的P4X266芯片组也能够既支持Socket 423针脚的P4处理器也支持Socket 478针脚的P4，当然了，也支持日后使用NORTHWOOD核心的P4处理器，在内存方面，P4X266芯片组既支持SDRAM也支持DDR SDRAM，不过，跟INTEL 845芯片组一样，他们所支持的DDR SDRAM最高支持PC2100标准的DDR SDRAM，所能提供的最大内存带宽也只能达到2.1GB/s，与P4所要求的3.2GB/s显然差距还很大。除去内存性能的问题，使用VIA P4X266芯片组的主板在性能上和使用INTEL 850芯片组的主板还是有着比较大的差距的，有时候还会出现一些兼容性方面的BUG；并且，到目前为止VIA就P4X266芯片组的授权问题还没有和INTEL达成一致，众多一线厂商亦因如此，一直报以观望态度。面对这样的局面SIS645的出现又为我们带来了一个新希望，支持DDR333，并且提供了更为先进的南北桥连接方式：MuTIOL I/O，加之行之有效的设计思路，一举成为最值得购买的P4芯片组主板之一，同时也博得了业界的一致认可。
但是，可能很多人注意到了，经过了半年多的拼杀，真正低价的整合型P4主板一直未能出现。我们知道的，INTEL的845G芯片组即将出现，未经授权的VIA也要推出P4M266芯片组，他们都有一个共同点，芯片组内部集成显示核心，当然，这些芯片组将会起到推波助澜的作用，近一步拓展P4的市场。当笔者还使用电脑在网络中寻找着两款产品的具体规格、发布日期之时，北京讯怡却已将SIS力作---SIS650芯片组的精英L4S5MG送到了我们小熊在线评测室，当然，在此之前我们也接获过关于SIS650的相关消息，但来的实在是太快了。
二.芯片组
I845D芯片组虽然INTEL想借以占领中低端市场，但由于价格较之其他产品还要高出不少，最低价位的I845D芯片组主板价格也在近千元的位置，无疑这对消费者来说并不是什么好事，而I850芯片组虽然性能出众，价格的问题更是让人头痛，并且RAMBUS价格也居高不下，面对价格便宜而性能不俗的DDR内存，显然用户是无奈的。P4X266芯片组的推出确实让人惊喜，实际测试中也要高于采用SDRAM的I845芯片组（看清楚，不是I845D芯片组），VIA看来非常得意，相关的侵权官司也是满怀信心。P4的芯片组之战已是愈演愈烈，乍看起来，VIA和INTEL为了P4相关的芯片组已打得不亦乐乎，但不要忘记，同样来自台湾的还有Ali和SIS，ALi的产品我们还只限于耳闻，未曾目睹，而SIS则不同了，SIS645如日中天的景况是近年来连INTEL都不曾享受的，而随之而来的整合显示核心的P4芯片组SIS650，可以是来势凶猛。与VIA的P4X266不同之处在于SiS645是正式得到Intel授权的产品，而且在支持的规格上领先VIA一点。SiS645芯片组不同于以往SIS采用单芯片的做法，将其从新分离，北桥芯片为SiS650，南桥芯片则是SiS961。在北桥SiS645芯片中，有三个不同之处：

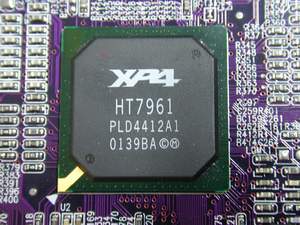

（注：该芯片名为SIS650，但在精英的L4S5MG中名称有所变化，如上图，南桥芯片名称亦有所不同）
（1）、在支持的内存规格方面，SiS650支持DDR333规格，领先于其他竞争对手，包括VIA、Intel等的DDR266，传输带宽也较之增加了约30％。
（2）、MuTIOL I/O技术提供南北桥之间高达533MB/S的带宽，这也比V-Link的266MB/S多了一倍。其他部分都相差无几，例如AGP 4X，系统总线等等。
（3）、北桥芯片中集成一颗Real 256 bit 3D绘图引擎，而且拥有了相当于AGP 8X，高达2GB/s的Ultra-AGP II 数据带宽。如搭配上SiS301B video bridge，便可以接上第二台CRT显示器 、DVI LCD 屏幕或是NTSC/ PAL TV等不同的输出设备，从而满足使用者和厂商多种不同的需求应用
而南桥SiS961部分的规格也与其他家的差不多。虽然如此，各位可不要小看这颗南桥芯片，SiS961在矽统的Roadmap中可扮演了相当重要的角色，未来几款新产品（包括AMD平台，SiS735的下一代）都将搭配这款SIS961芯片。至于为什么会把南北桥再次分离的原因，主要是为了适应未来在周边方面的规格提升时，只需重新设计南桥芯片既可，如果是单芯片片就得重做一颗新的，这对成本的控制非常不利。

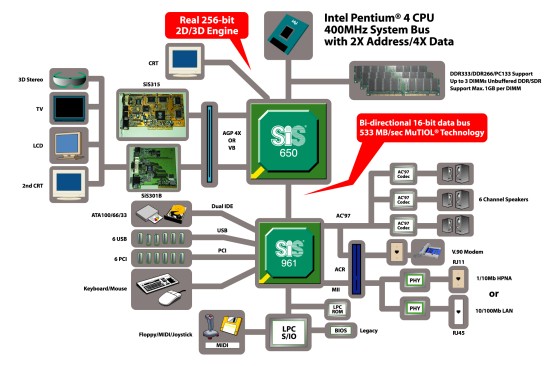

SIS 650芯片组采用传统的南北桥方式，北桥芯片为SIS 650，南桥芯片为SIS 961。SIS 650芯片组最诱惑人的地方在于能够支持DDR333标准（PC2700）的DDR SDRAM，相比PC2100标准的DDR SDRAM来讲能够提供更多的内存带宽，这点和SIS645芯片组完全相同。北桥芯片SIS650的主要功能跟INTEL 850芯片组的北桥芯片的功能基本相同，都是作为一个MCH（memory controller hub）。与SIS 735芯片的内存控制器基本相当，SIS 650芯片同SIS645芯片一样，可以支持普通的SDRAM和DDR SDRAM，并且在使用DDR内存时可以支持工作在166MHz频率下的DDR SDRAM，也就是DDR333标准的DDR SDRAM，这点是SIS 735芯片所不能支持的。回过头来看SIS这款SIS650的构造，MuTIOL I/O技术连接南北桥芯片，相比于INTEL的HUB-LINK和VIA的V-LINK技术而言，SIS言的MuTIOL I/O无疑更为先进，目前分享总线的设备已经非常之多，如何解决带宽问题已是迫在眉睫，MuTIOL I/O所能够提供的533MB/S恰好满足了所需的带宽，并有着较多的余量。
可以说SIS和ECS的关系是密不可分的，由于两家的关系非常密切，所以在SIS芯片组刚推出之后不久，你就有机会看到来自精英的相关产品。
三.精英L4S5MG

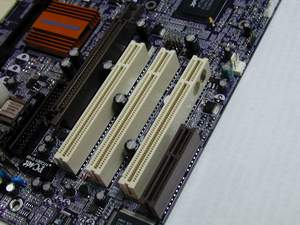

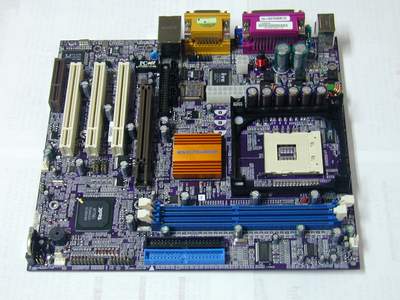

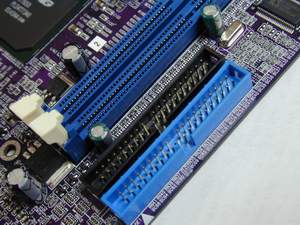

这款主板使用的是Micro-ATX结构设计，提供二个DDR SDRAM内存插槽、一个AGP 4X插槽、三个PCI插槽和一个CNR插槽。虽然这款主板上所提供的三个PCI插槽对于一般用户来讲可能会显得比较少，但是不要忘了这块主板使用的是Micro-ATX结构，在这样大的板面上想要提供那么多的PCI插槽是不可能的，不过同时需要考虑到的是目前一般用户使用PCI插槽主要用来安装声卡和网卡，这样算来这三个PCI插槽已经是够用了，不要忘了这块主板上已经提供了一个网卡，在这里又可以节省一个PCI插槽的位置。在PCB板的使用问题上，这块主板使用的依然是紫色的PCB板面印刷，这和跟精英的以往风格十分符合。主板上提供了两个IDE插槽，最大支持四个IDE设备，同时，主板上提供了AC97软声卡，虽然音响效果可能比不上那些硬声卡，不过对办公和家用来讲已经足够。整块主板布局合理，走线清晰，在用料和做工上更是没什么好挑剔的。主板由于集成显示核心，其VGA输出占用了一个COM口位置，如果需要两个COM设备接入的话，第二条COM口需使用连接线引出，当然，目前外部接口COM已经很少有应用了，到也不必为此而烦恼。
AGP插槽和DDR SDRAM插槽旁边的一些辅助供电设备，虽然没有这些辅助供电设施主板依然能工作，不过稳定性却会下降很多。从图片当中还可以看到这块主板可以看到在AGP 4X插槽末尾处提供了用来固定AGP显卡的卡子，这样就能够避免显卡固定不牢靠引起故障的情况发生。

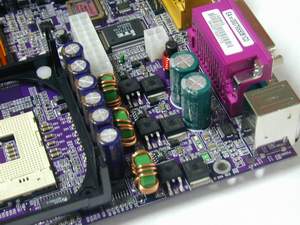

精英L4S5MG在供电部分采用的是三相供电的方式，这样的做法在目前在使用AMD处理器主板上很常见，这种做法的好处就是能够最大限度的给各部分以最干净的电源供应，并且发挥最好的稳定性能。

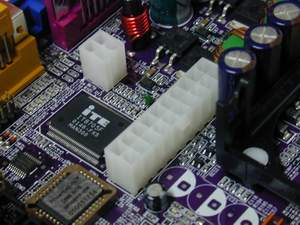

同时，在主供电部分还可以看到这块主板使用的电源依然需要符合ATX 2.03标准的ATX电源，只不过在这块主板上只使用的标准的ATX电源接口和一个四针的AUX电源接口，省略了那个6针接口。在电源接口的左边是ITE芯片，负责控制Super I/O输入输出设备。

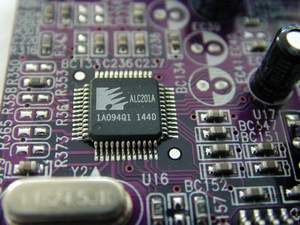

精英L4S5MG提供了廉价的音频解决方案，可以满足一般应用的需求。

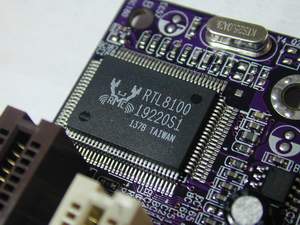

并且这款主板搭载了一块网卡芯片，可谓“麻雀虽小，五脏俱全”

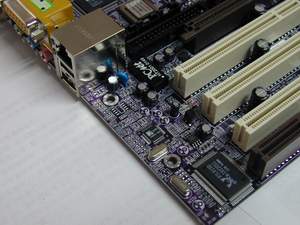

在MicroATX主板设计上要比标准ATX板卡难得多，设备多而布线空间有限，如果没有较为雄厚的设计实力，很难制造出一款MicroATX主板。而主板的网卡芯片和网线接口部分距离非常短，如果布线拉的越长，其对其他设备的干扰就越大，如果把线拉的短一些，那么即可以保证设备正常工作，而又不会干扰到其他设备（针对Micro ATX板型而言，标准ATX板型由于布线空间较多，基本上无此问题）。

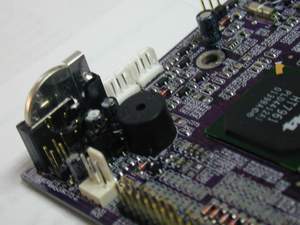

另外有意思的是，这款主板的电池安装方式跟普通的主板不一样，它的电池是直立安装的，很有趣。旁边那个黑色的东东就是这块主板上的蜂鸣器。
四.测试
三.测试
测试平台：
CPU P4 1.5GHz Socket478
主板 精英L4S5MG（SIS650+SIS961）
内存 KINGMAX DDR333 256MB CL=2.5
Run=333MHz DDR
动态分配32MB供应显示核心
硬盘 希捷酷鱼四 60GB
显卡 Unika速配8000（GeForce3
Ti200）
操作系统 英文版Windows 98 SE 4.10.2222
A
测试软件：
Business
winstone 2001
ContentCreation
winstone 2002（最新加入）
ZD's WinBench
99 VER 1.2
Science Mark
POV
SiSoft Sandra
2001te Professional
cachemem
Quake III Arena
SuperPI
Viewperf 6.1.2
3Dmark2001
Business winstone 2001 & CC winstone 2001：
精英L4S5MG
Business winstone 2001 39.7
CCwinstone 2002 17.4
ZD's WinBench 99 VER 1.2：
精英L4S5MG
Business Disk WinMark 99 5990
High-End Disk WinMark 99 20100
Business Graphics WinMark 99 326
High-End Graphics WinMark 99 950
磁盘性能测试：
精英L4S5MG
Disk/Read Transfer Rate
Beginning 42700KB/s
Disk/Read Transfer Rate End 42500KB/s
Disk Access Time 11.6
CPU占用率 5.33%
Science Mark：
精英L4S5MG
Simulate Liquid Argon at 140K 121.7（秒）
Primodia: Atomic RHF Promethium 301.39（秒）
mc: Energy Calc. Of H2O 461.0（秒）
Science Mark Score 68.96
POV：
pawns P3优化代码 P4优化代码
精英L4S5MG 76(秒) 58（秒）
SiSoft Sandra 2001te Professional：
CPU benchmark Dhrystone ALU Mpis Whetstone FPU Mpis Whetstone SSE2 Mpis
精英L4S5MG 2698 852 1782
Cpu multi-media benchmark Integer SSE2 it/s Floating-point SSE2 it/s
精英L4S5MG 5730 7019
Memory benchmark Int ALU/RAM Float FPU/RAM
精英L4S5MG 1281 1274
Memory benchmark（OPEN SSE2） Int SSE2/RAM Float SSE2/RAM
精英L4S5MG 1791MB/S 1788MB/S
cachemem：
Read Write 潜伏期
精英L4S5MG 1529.9MB/S 641.2MB/S 285
Quake III Arena：
精英L4S5MG DEMO001 DEMO002
Fast 91.1fps 88.7fps
Fastest 103.0fps 101.2fps
SuperPI：
Viewperf 6.1.2：
AWadvs-04 DRV-07 DX-06 Light-04 MedMCAD-01 ProCDRS-03
精英L4S5MG 46.49 12.36 12.65 3.405 19.54 9.225
图形部分测试：

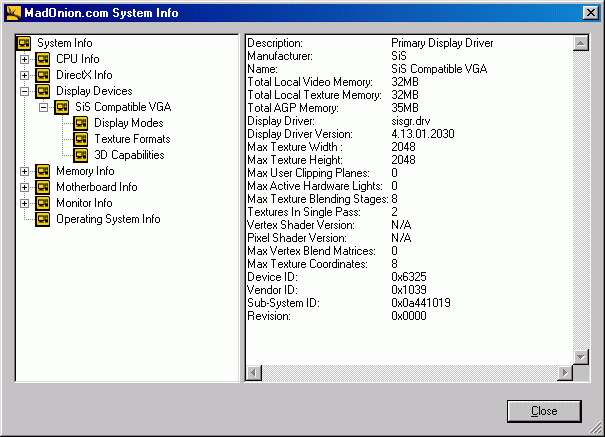

SIS650芯片组图形核心信息识别

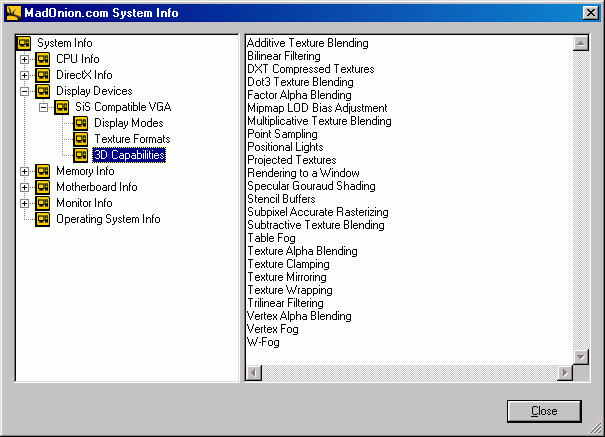

内建核心所支持特效

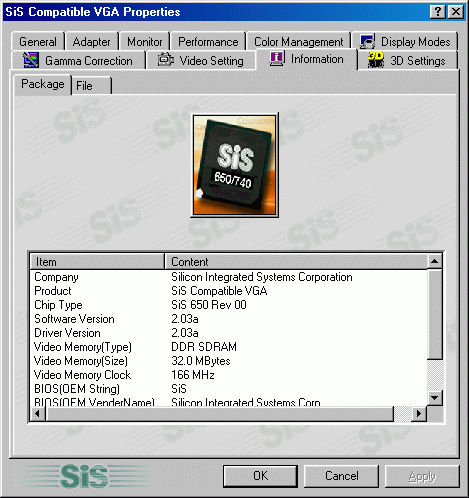

驱动界面和相关信息
3Dmark2001：
精英L4S5MG 3Dmark2001
1024x768x32Bit 1420
1280x1024x32Bit 879
Quake3：
精英L4S5MG DEMO001 DEMO002
High Quality 71.4fps 72.4fps
1024X768X32Bit 58.8fps 59.6fps
五.总结
SIS645芯片组的强劲性能和低廉的价格得到了人们的认可，多款SIS645主板相继发布，各厂商对其的乐观态度着实令人吃惊，包括华硕、技嘉、微星、升技等大多数厂商亦同样有着相关产品。而作为首款整合型P4平台芯片组，这款SIS650同样拥有着不俗的性能，并且内建的显示核心亦拥有着不错的画质，可见其来势凶猛。据目前我们掌握的情况来看，SIS650芯片组的每千颗，单颗售价仅比SIS645芯片组高出4个美金，无疑这对用户来说是个福音。当然，从上面的测试中我们也可以看得出，SIS650拥有着与SIS645芯片组基本相当的性能，完全可以满足人们对P4系统的需求。而精英L4S5MG最为体贴用户的设计是，网卡，声卡、显卡（SIS650特性）都集成在主板之中，并提供强大的整体性能，这样以来，组建一个低价、高效的P4平台已成现实，再不必为此而苦恼了。
