一.前言:
P4X266以其较为优秀的性能和低廉的价格，赢得了不少赞誉，但相比SIS645，VIAP4X266还存在着不小的差距。当然，不要忘记VIA的拿手绝活---加“A”升级，这样P4X266A也随之出现了...
二.芯片组
VIA P4X266A同P4X266一样，能够同时支持SDRAM和DDR SDRAM，在这款芯片组当中，北桥芯片起着至关重要的作用，可以说是这款芯片组的心脏，它既能够支持普通的SDRAM，同时也提供了DDR200/266内存控制器。和VIA很多芯片组一样，它提供了对CPU和内存异步工作的支持，也就是说当CPU工作在标准外频100MHz的情况下，内存的工作频率可以设定在133MHz，从而来保证对PC2100 DDR SDRAM的支持。
P4X266A芯片组能够支持133MHz的外频，这也就是说如果想要在I850芯片组的主板上将CPU工作的外频设置为133MHz的情况下，就要通过超频的手段才能够实现，但是在这个P4X266芯片组当中却不用通过超频，可以直接将CPU工作的外频设置在133MHz情况之下，而不用通过危险的超频手段才能够完成。
在南北桥芯片之间的数据传输问题上，这款P4X266A芯片组与VIA的KT266A和Apollo Pro 266芯片组一样，都是使用8位带宽的V-Link总线，使得南北桥芯片之间的数据传输速率能够达到266MB/s。VIA P4X266A北桥芯片和P4X266北桥芯片VT8753在针脚上是完全相同的，换句话来说也就是主板制造厂商将完全没有必要重新设计主板便能够制造出基于P4X266A芯片组的主板来，这对于广大主板制造厂商，特别是那些没有独立设计主板能力的厂商来讲的确是一个十分好的消息。当然了，P4X266A芯片组不仅仅支持目前基于WILLAMETTE核心的SOCKET 423针脚的P4处理器，也支持使用0.13微米制造工艺的基于NORTHWOOD核心的新P4处理器。
至于内存带宽方面，INTEL 850芯片组在搭配PC800标准的RDRAM条件下，凭借着400MHz的FSB，所能够提供的内存带宽为3.2GB/s。而PC133标准的SDRAM所能够提供的内存带宽仅仅为1.06GB/s，如果使用工作在100MHz外频下的PC1600的DDR SDRAM的话，所能提供的内存带宽为1.6GB/s，但是如果使用133MHz外频的PC2100 DDR SDRAM的话，那么理论的内存带宽就增长到了2.1GB/s。不过不管怎样，P4X266芯片组所支持的SDRAM和DDR SDRAM都不能提供像RDRAM那样高的内存带宽，那当然,这看起来已比只支持SDRAM的I845芯片组要强一些，价格上又较之I845D芯片组有着一定的优势。
当然，最重要的，也是和VIA P4X266最大的区别在于，P4X266A芯片组加入了一项名为Enhanced Memory Controller With Performance Driven Design的技术，其作用是在内存控制器上做了改进来增进性能，或者说是增强型的内存控制器，这个技术包括对S2K系统前端总线的紧凑重新排列，对指令和数据的更深层次排列和每时钟周期迸发传输8个Quad Word的数据传输能力。同P4X266芯片组相比，这款芯片组由于使用了系统前端总线和内存总线同步传输使得其系统潜伏期进一步缩短，并且每周期迸发传输的数据量由原来的4个Quad Word提高到了8个Quad Word，最后，加深了数据排列能够使得系统读取缓存器当中的数据变得更为迅速和有效。而这一项技术，最早并非是在P4X266A中出现的，KT266A芯片组正是靠着这项技术才令VIA拥有了AMD平台性能之王的称号，而今天，VIA又利用这项技术改进了他们的VIA P4X266A。

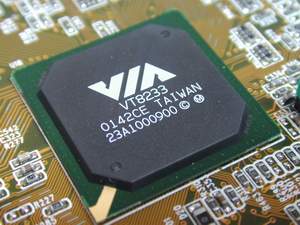

南桥芯片VT8233提供了3个USB控制器，能够提供对6个USB设备的支持，当然了，这款南桥也支持ATA100接口的硬盘，并且在未来版本的芯片VT8233A当中将提供对ATA133接口硬盘的支持。并且在VT8233南桥芯片当中提供了3COM的网卡，这种做法对那些需要网络设备支持的用户来讲是十分有用的。至于以后的VT8233A、VT8233C什么时候可以见到，那要看厂商的做法了，因为换掉南桥芯片是非常简单的，VT8233X系列南桥芯片管脚定义完全兼容，这亦为降低成本（无须重新设计）打下了良好的基础。

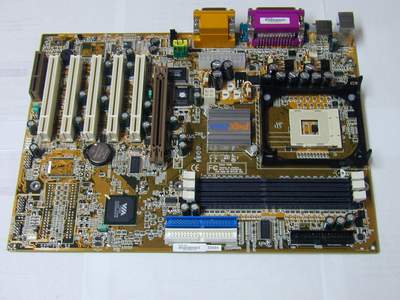

三.VIA P4XB-SA主板
这款VIA P4XB-SA芯片组主板出自VIA新近成立的VPSD事业部，该事业部专为推出P4芯片组主板为首要任务，原因自然大家也已然清楚，为了能带动更多的厂商加入VIA P4芯片组阵营，VIA才出此方案，当然，这一部门并没有制造机构，是委托代工厂生产，VPSD事业部能否能够真正发挥作用，我们还不敢确定，但我们知道的是，如果你选择P4，又选择了VIA，VPSD推出的P4芯片组主板是个不错的选择。（附VPSD简介： 威盛平台解决方案事业部（VPSD）是威盛的一个独立运作的事业体，将为用户提供全新的整套平台设计方案，来满足市场各部分对于高性能、高质量的服务器、工作站、PC和"全方位连结"设备的需求。 VPSD的产品包括主板和Information PC、信息站等相关系统的设计两方面。）

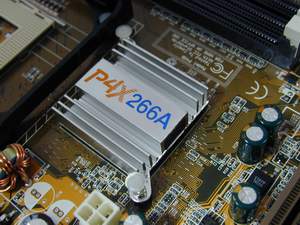

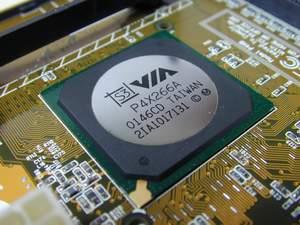

散热片上清晰的有P4X266A的标识，而在它下面，P4X266A芯片组如同P4X266芯片组一样，也在开头使用了S3标志。

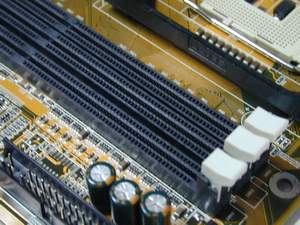

3条DIMM插槽最多可以容纳3GB容量的PC2100规范DDR SDRAM，并且VIA开启的Bank Interleave技术（4Bank）能够带给你更多额外的内存性能提升空间。

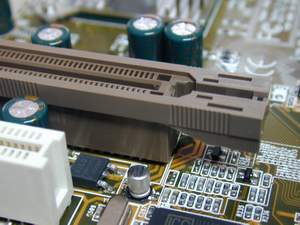

P4XB-SA中的AGP插槽，采用了一种新方式来保护AGP，防止未安装牢固而造成不必要的损失，使用起来也非常简单。

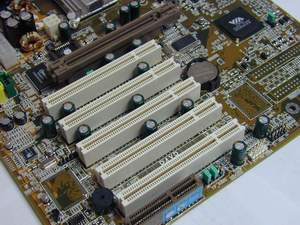

P4XB-SA提供了5条PCI、1AGP（1.5V和3.3V）和1CNR插槽，对于AGP插槽，这点非INTEL厂商做的比较好，INTEL自家的I850芯片组、I845/I845D芯片组只支持1.5V的AGP4X显示卡，如果你使用了老式的3.3V AGP显卡，那么等待你的是极大的损失，但非INTEL的厂商产品却没有这一问题。

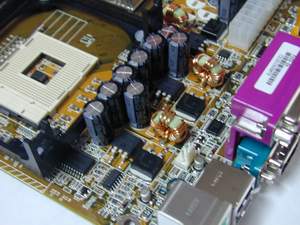

P4XB-SA电源部分

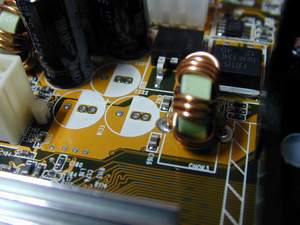

主板供电部分还有部分元件空焊位

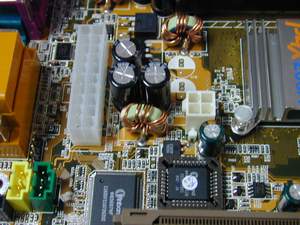

电源接口，自P4推出之后，INTEL的ATX2.03规范至今也不清楚它是成功了还是失败了，众多厂商在使用INTEL芯片组制造的主板中，越来越多的产品不再符合ATX2.03规范，经过改进的产品使用ATX2.02规范ATX电源同样能够驱动整个系统，而非INTEL芯片组更是如此，他们在规格介绍和相关设计中，都一再表明自己的产品并不需要ATX2.03规范电源的支持。当然，ATX2.03规范电源的出发点是很好的，只是再一次的投资令用户并不满意，谁也不愿意为了更换系统而额外的再出一笔钱去升级看起来并不起眼的电源。

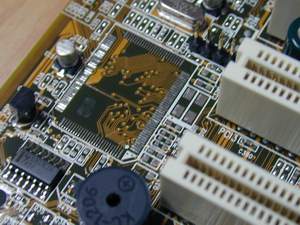

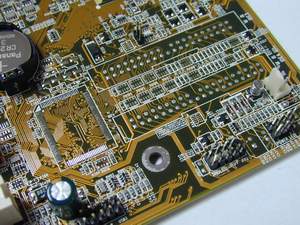

此外，P4XB-SA还有一部分空焊的IC控制芯片，包括硬声卡芯片空焊位和Raid芯片空焊位。

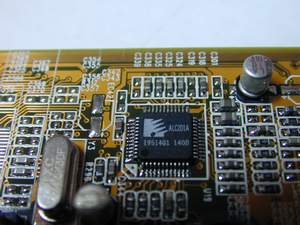

而这款P4XB-SA中音频部分使用的则是一颗ALC201A芯片。
处理器 Intel Pentium 4
处理器(478-pin) 400MHz FSB
芯片组 VIA Apollo P4X266A
+ VT8233
内存 3 DDR266 DIMM
最多3GB内存
插槽
1 AGP4X (支持1.5V和3.3V AGP 1X/2X/4X
显示适配器)、5 PCI、1 CNR
板载音频设备 Realtek ALC201A
AC'97控制器
I/O接口 板载2 USB(另有两组四个扩展USB接口)
BIOS Award BIOS（2Mbit）
系统监控&管理 CPU/system
温度监控
板载IDE
支持ATA 100/66/33
规格 ATX (4层PCB)30.5cm(12英吋)x24.5cm
(9.64英吋)
四.测试
测试平台：
CPU P4 1.5GHz Socket478
主板 VIA P4XB-SA（P4X266A）
VIA P4X266（P4X266）
内存 KINGMAX DDR333 256MB CL=2.5
Run=266MHz DDR
硬盘 希捷酷鱼四 60GB
显卡 SUMA GeForce3 Ti200
操作系统 英文版Windows 98 SE 4.10.2222
A
测试软件：
Business
winstone 2001
ContentCreation
winstone 2002(最新加入)
ZD's WinBench
99 VER 1.2
Science Mark
POV
SiSoft Sandra
2001te Professional
cachemem
Quake III Arena
SuperPI
Viewperf 6.1.2
Business winstone 2001 & CC winstone 2001：
ZD's WinBench 99 VER 1.2：
磁盘性能测试：
Disk/Read Transfer Rate
Beginning Disk/Read Transfer Rate End Disk Access Time CPU占用率
VIA P4XB-SA（P4X266A） 42700KB/s 42700KB/s 11.7毫秒 1.31%
VIA P4X266（P4X266） 42700KB/s 42650KB/s 11.7毫秒 1.31%
Science Mark：
Simulate Liquid Argon at 140K Primodia: Atomic RHF Promethium Qmc: Energy Calc. Of H2O cience Mark Score
VIA P4XB-SA（P4X266A） 115.5秒 285.1 秒 432.9秒 73.40
VIA P4X266（P4X266） 116.6秒 299.3秒 438.1秒 71.35
SiSoft Sandra 2001te Professional：
cachemem：
Read Write 潜伏期
VIA P4XB-SA（P4X266A） 1557.6MB/S 733.5MB/S 285
VIA P4X266（P4X266） 1444.2MB/S 610.9MB/S 285
Quake III Arena：
SuperPI：
Viewperf 6.1.2：
五.总结
最终，我们只能静静的看着，到目前为止，台湾十大主机板制造商都决定不推出VIA P4X266/P4X266A芯片组主板，这对VIA来说是非常不利的事。其和Intel的法律诉讼虽然暂时以VIA的胜利结束，但他们之间还有一大堆的法律问题要解决。从测试中来看，VIA的P4X266A芯片组的确要给Intel的I845D要好，这是不争的事实。相对于P4X266芯片组，P4X266A在各方面均有着不错的表现，而最突出的亮点在于内存性能部分，经过改进的P4X266A芯片组在内存部分相关测试中领先了P4X266近30%！去年年底，VIA还预计将在今年拿下市场份额的50%，但目前来看，这似乎有些...至少以目前的形式来看是非常困难的，幸好VIA在AMD平台还是坐老大，看来，要想达到这一目标，和INTEL尽快结束这场官司才是最直接的，当然看来并不容易。虽然如此，同样作为VIA竞争对手的SiS明年似乎只想做多一些生意的样子，预期明年上半年能造成大约5亿美元的生意，而市场预期SiS将在今年的主板芯片竞争中再次输给VIA。
