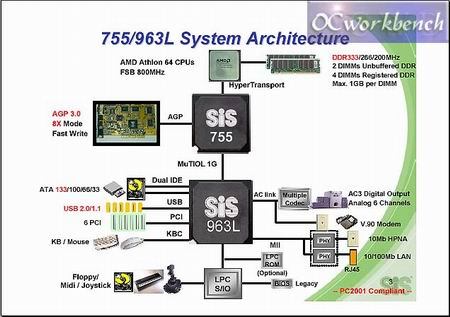

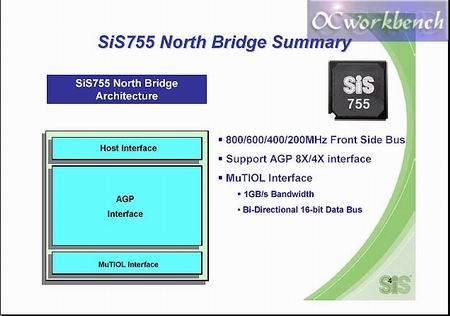

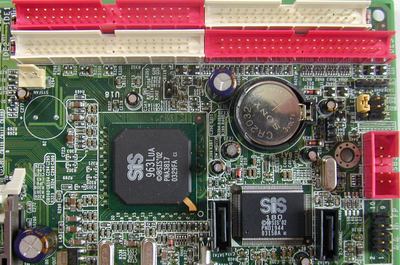

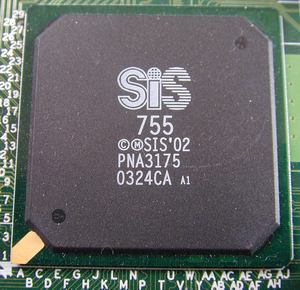

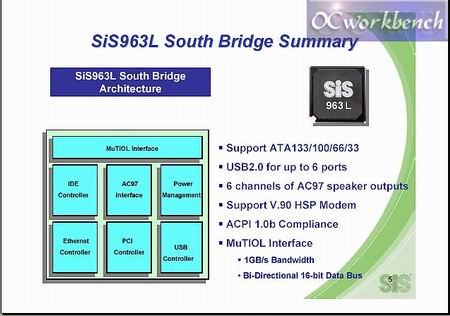

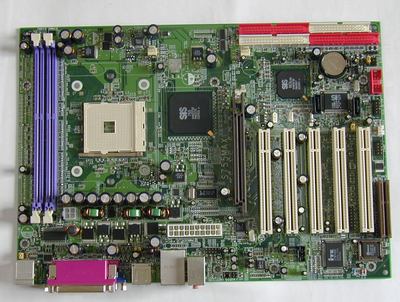

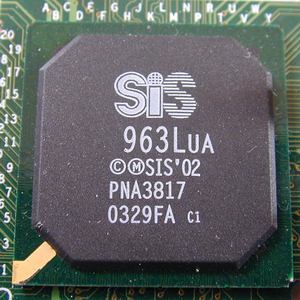

SIS这几年的发展可谓稳健而有力，它的图形部门甚至发展到要独立出去，而主业芯片组业务也是借着VIA与Intel的官司，而占据了P4平台芯片组市场老二的地位，成为唯一可以制约Intel的芯片组厂商（也仅仅是不让它完全垄断），可是它的产品的确可以用价廉物美来形容，所以很多品牌机的厂商都使用他们SIS的产品，当然在零售市场，大部分消费者对它还不太买帐，不过它的市场份额也已经抢了不少。在AMD平台它就没有那么成功了，VIA和nVIDIA两个巨头占据了几乎所有的市场份额，要突破只有在K8平台上了，因为大家都是在一个起跑线上，而SIS的芯片组实力不在VIA之下的，我们期待着群雄争霸的局面在这个新的平台上出现，为寂寞的芯片组市场注入一点人气。 下面我们着重介绍这款SIS755的芯片组，它的构架也是和VIA的K8T800相似。  这款SiS755芯片组带有最新SiS独有的HyperStreaming引擎技术，而且整合了AMD独有的Hyper Transport技术和8/16位互连技术，使FSB传输速度高达每秒6.4GB(1,600MT)。这款芯片组不仅将会和AMD最新的Opetron和Athlon 64处理器紧密合作，为用户提供一个更加优化的内存带宽，更会使系统得到一个更低的响应时间和更高效的数据传输效率。SiS还使用了自己开发的MuTIOL 1G技术，使南北桥之间的数据传输更为流畅。  北桥的技术其实反而变得简单了，因为最重要的内存控制器集成到了CPU内部，北桥只需要控制AGP以及HT和MuTIOL就可以了，看了北桥构架图大家就知道了。现在各个芯片组的竞争其实就是比HT的控制能力强不强，使得K8的威力能够完全发挥出来。而且它的MuTIOL总线有1Gb/秒的带宽，这是VLink总线的2倍，可以进一步减少系统的瓶颈。  SiS963L南桥芯片（采用SiS MuTIOL 1G连接技术，533MHz，带宽为1Gb/秒）支持ATA133、六声道AC97音频处理芯片、ACR （Advanced Communications Riser）、LAN/Home PNA （MII接口）、最大6个USB2.0/1.1接口。其实通过MuTIOL连接的南桥有好几个系列，最新的是964南桥，而这里的963L还是963系列里比较低端的一个型号，主要的区别是没有集成IEEE1394控制器。而最新的964南桥直接集成了SATA的控制器，功能更加强大。 接下来我们就直接介绍这块工程样板捷波的S755MAX，从名字上看应该是他们的高端产品。  这块主板的布置比较奇怪，DIMM插槽一般是与PCI垂直的，现在它与PCI插槽平行，并且位于主板的最左面，大概这样做是为了节省主板的空间，不过以这块主板的命名来看，属于他们的MAX系列，也就是最高端的产品，应该不会节省这么一点点的空间呀？所以我认为主要还是在布线方面的考虑而不是为了节省空间。从最近网络上公布的SIS工程样板的设计来看，他们的设计的确是参考了SIS的设计，大家不妨比较一下。值得注意的是它除了5个PCI插槽以外还有现在已经很少有的ACR插槽，这个插槽因为支持的设备太少而成为主板上的摆设，所以最近的主板都取消了这一接口，没想到捷波又做上去了。  扩展IO面板的配置是近期的标配，除了PS2口和串行并行口，还有4个USB接口，1个以太网接口和3个音频接口，提供了当今主板最基本的功能，好像与MAX的名称不符。  通过南桥和外加芯片可以提供3个IDE接口和2个SATA接口。  电源部分就显得比较普通了，不过到底也是三相回路，而且一排8个2200微法的电容肯定足够滤波了。K8的功耗与P4已经比较相象了，所以主板的供电电路越来越相似了，而且它也需要一个4针的电源接口直接取电，这些做法对系统的稳定性还是很有好处的。  DIMM插槽只有2个，这也是很令人惊讶的，一般的主板都是3个，只有低端主板才使用2个的，难道这个MAX主板是低端的产品？  北桥用的确是755，也是陶瓷封装，可是看上去比VIA的K8T800要大一些，他们的封装技术一样，所以核心的面积可能会大一点，是否预示着它的性能可以强一点？  前面介绍过了，这是比较老的963系列南桥，按照规律应该搭配最新的南桥，不知道主板设计师怎么想的，这样还有可能增加主板成本。我们看到这块主板就使用了专门的SATA控制芯片来支持SATA接口。  因为南桥比较老，所以只能靠外接芯片来支持SATA，使用的是自家的芯片SIS180。SIS 180芯片其实是一个通过PCI总线来同南桥芯片连接的一个Serial ATA＋Parallel ATA控制芯片，也就是说SIS 180芯片除了可以提供对Serial ATA控制功能还能够提供对传统的Parallel ATA的支持。这个芯片支持两个Serial ATA端口的支持，这两个端口都拥有自己的Link以及PHY端口，可以实现完整的控制，另外也提供一个并行ATA的接口，最高可以支持两个并行ATA设备，这样的话在增加了SIS 180芯片以后整个SIS 755芯片组就可以连接2个Serail ATA设备以及6个并行ATA设备。（不过需要注意的是在Windows 98和Windows ME操作系统下最高仅能支持其中的4个设备，也就是必须关闭180的功能或者关闭南桥的磁盘控制功能，不过在后继的操作系统中可以完全使用8个设备） 。此外SIS 180控制芯片也提供了对RAID的支持，可以支持RAID 0、RAID 1、RAID 0＋1以及JBOD功能（仅能在WINDOWS 2000、Windows XP操作系统或后继操作系统上实现这个功能）。因为SiS 180并不是南桥芯片的一部分，它会成为PCI总线上一个不小的瓶颈。标准的32-bit/33MHz PCI 总线拥有最大133MB/s的带宽, 而每一个独立的Serial ATA峰值带宽是150MB/s。瓶颈效应是显而易见的。SiS也已经意识到了南桥内建SATA的重要性，在全新的964南桥芯片中将实现SATA RAID的支持。  这是我们大家都已进很熟悉的音频CODEC，不用我介绍了吧！  RTL8201BL也是REALTEK的网卡控制芯片，从后面的BL可以看出主要是作为板载芯片设计的。我们看到前几此介绍的主板都集成了千兆网卡了，这块芯片显得比较寒酸了，于MAX不太相符啊！ 这块主板上都是REALTEK的芯片，甚至频率发生器和电源管理的芯片都是它出的，我们不得不对这个芯片设计公司刮目相看，将来我们会看到更多它的产品出现在主板上。 本来我们还要介绍这块主板的BIOS，很可惜这块主板还不能正常工作，我们只能放弃它的对比测试机会，给我们这次对比测试带来了很大的遗憾，因为我们不能把所有的K8芯片组做一个最全面的对比了，这个遗憾只有以后再补了。而且现在外面使用SIS755的主板基本没有看见，不像K8T800和nForce3的主板有不少品牌已经上市，这可能就是SIS的不足吧!希望它不要落于人后，奋起直追哦！
2003年10月26日17:51
于上海
