现在市场上的875P主板种类繁多，我们也评测过很多，一般来说以875P主板的高端定位，它都会集成很多功能，因此要找到价格适中的875P主板比较困难。这次又收到了七彩虹关测的C.875P
PRO主板，这是一片各方面都表现的很完备的主板，实际上这是大众的OEM产品，而七彩虹产品的价格一向比较平实，相信C.875P
PRO主板会受到那些精明的发烧友的青睐。
INTEL 875P芯片组

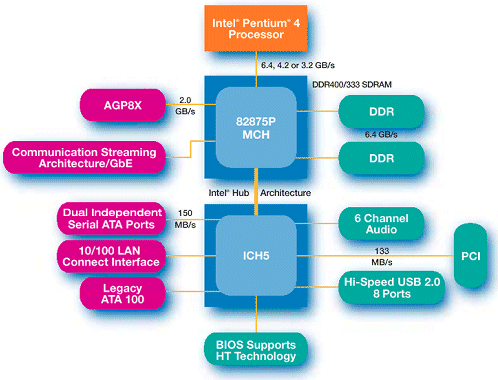

875P的架构图
INTEL在875P芯片组上应用了很多新技术，它支持800MHz的前端总线及Hyper-Threading技术的Pentium
4处理器，为了和FSB总线同步，875P引入了双通道内存技术，支持双通道DDR400/333内存，875P为了进一步提高内存性能，引入了被称为PAT的性能加速技术，它可以减小内存延迟。其实在E7205上INTEL就实验了双通道DDR SDRAM，并取得了成功的经验
，875P和865主板相当顺利就推向市场。875P在四层PCB板上实现了双通道DDR400，有效的控制了主板的成本，同时由于INTEL的大力推广也使DDR400成为正式的JEDEC标准。875P支持AGP8X图形加速总线，数据传输率达到了2.0GB/s。在MCH上增加了一个CSA/GbE通道
用于千兆网络连接，875P和南桥之间仍然使用533MB/s的Hub
Link接口。南桥芯片IC5内建了新的Serial ATA接口，集成了两个Serial ATA 150控制器，Serial
ATA是新的点对点传输总线，如果是ICH5R芯片则支持SATA RAID 0和RAID 1功能。除了支持SATA外，ICH5还保留了两个ATA100接口，
此外USB2.0接口从ICH4的四个增加到八个，用来满足日益增多的高速串行设备的需要。

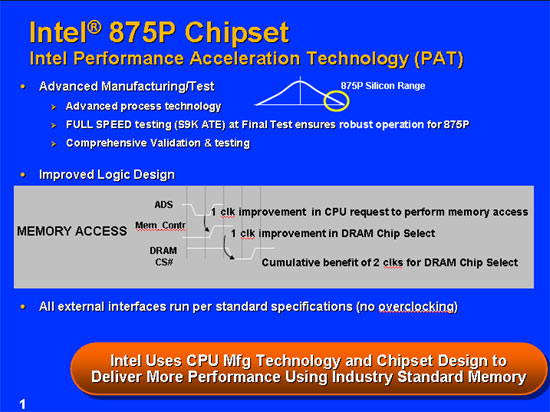

PAT技术图解，使用PAT技术在内存访问时可以节省两个时钟周期，一是CPU对内存的访问请求，另一个是DRAM的片选周期
PAT，PAT的全称是Performance Acceleration
Technology，这是一项内存加速技术，实际上875P可以说是从Springdale芯片中优选出来的，只有通过严格的测试可以达到性能加速的要求才会被制成875P芯片。875P支持ECC校验内存，可以用于工作站，另外狂热的玩家也会对875P的PAT技术感兴趣。875P的内存控制器可以让内存操作加快两个时钟周期，一个时钟周期提高是在CPU对内存访问操作上，另一个时钟周期是在DRAM的片选操作上，最终在DRAM的片选操作上提高了两个时钟的速度。

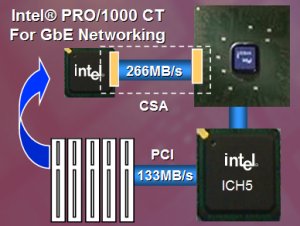

CSA通道可以提供266MB/s的带宽，是PCI总线带宽的两倍，同时由于是独享的总线无需总线竞争，因此使用CSA可以大幅提升GbE网络的性能
CSA，Communications Streaming Architecture，由于PCI总线和南桥连接了太多的高速总线，因此INTEL从MCH芯片上引出了一个新的通信端口，称为CSA，它可以使千兆以太网减少延时，绕过了MCH-ICH总线直接连接MCH，也不需要和PCI设备抢带宽。

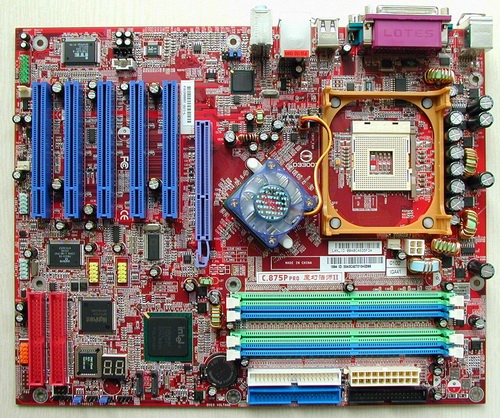

七彩虹C.875P PRO主板
七彩虹C.875P PRO主板是由大众提供的OEM，品质相当不错。这片主板采用ATX架构，四层PCB板设计，工艺很好，用料也属于上乘。它使用的是INTEL高性能的875P芯片组，支持最新的FSB800前端总线和双通道DDR400技术，是目前INTEL针对桌面平台推出的性能最强的芯片组。它使用了许多新的技术，如专门为千兆以太网卡设计的CSA通道，可以避开较慢的PCI总线直接和北桥通信。北桥内置了双通道的DDR400控制器，内存带宽达到6.4GB/s。并且提供了一个内存的旁路（PAT），在一个内存读写周期里能够减少2个时钟周期的延迟。结合与前端总线同步的双通道DDR400设计，875P可以把Northwood性能发挥的淋漓尽致。
四根184pin的DIMM插槽组成了两个内存通道，并以不同的颜色表示，用户只需要把内存模组插入相当颜色的插槽就可以了。875P在四层PCB板上就使用了双通道DDR400，它的两个内存通道位于PCB板的两面，这样把干扰减少到最低程度。C.875P
PRO主板的扩展插槽还包括：一根AGP 8X插槽，五根PCI插槽，南桥芯片提供了两个SATA接口，支持SATA RAID 0和RAID
1，ICH5也保留了两个ATA 100接口，另外这片主板通过HighPoint的芯片提供了两个ATA133接口，支持RAID功能。ICH5还支持八个USB2.0接口，并通过agere的芯片提供两个IEEE1394接口。主板上还有INTEL的千兆网卡芯片，可以说是一片全功能的875P主板。
CPU核心供电采用了三相回路供电方式，它的CPU供电部分位于Socket478插座的右侧，实际上和大多数主板相比，这片主板的Socket478插座偏转了90度。它的PWM控制器是ISL6556，扼流线圈，滤波电容一应俱全，12V的接口就位于供电单元的旁边。

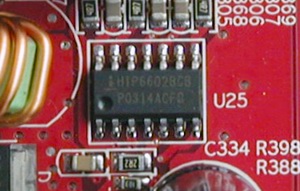

HIP6602是一颗双通道可调MOSFET驱动器，它可以驱动四颗N沟道的MOSFET，采用了小型的14pin SOIC封装。通过这颗IC可以驱动N沟道的MOSFET芯片，这样可以更加精确的调整输出电压。

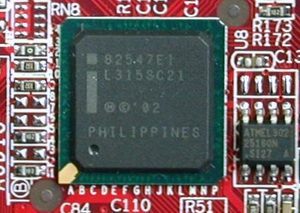

使用CSA技术的千兆网卡芯片8247EI，这是颗全双工的以太网控制芯片，它通过CAS通道可以实现1400-1500Mbps的双向数据传输率，能够实现如此高的速度完全是绕开PCI总线的结果，连接上PCI总线上的千兆网卡在最佳状态下也只能提供800-900Mbps的双向数据传输率。INTEL在875P芯片组上增加了CSA，使得875P主板很适合于入门级的工作站。82547EI整合了INTEL第五代的Gigabit
MAC，还有全双工的PHY（物理层）。这颗芯片采用了15×15mm的PBGA封装，它兼容标准的IEEE802.3以太网，支持1000BASE-T，100BASE-TX和10BASE-T应用。目前也只有INTEL自己的千兆网卡芯片可以使用CSA技术。

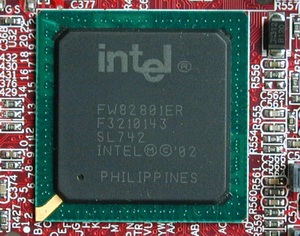

南桥芯片是ICHR，支持SATA RAID 0，1功能，这是ICH5R南桥带来的最大改进
agere的IEEE 1394芯片，提供了两个火线接口

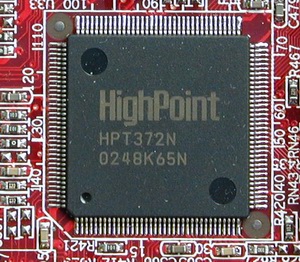

HPT372N提供IDE RAID 0，1，0+1功能

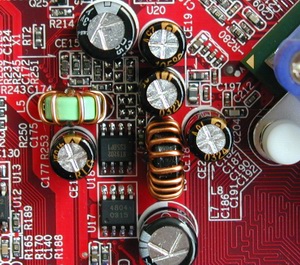

芯片组和总线的供电单元

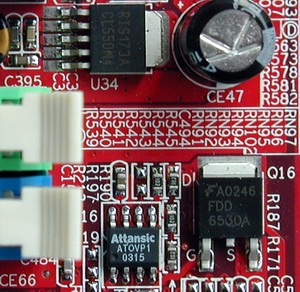

内存独立供电单元

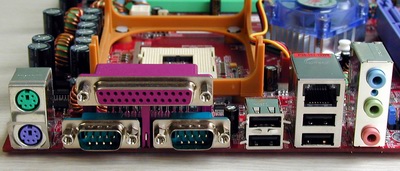

主板后面的接口包括了，两个PS/2，一个并口两个串口，四个USB
2.0接口，一个千兆网卡的RJ45接口，六声道模拟音频接口

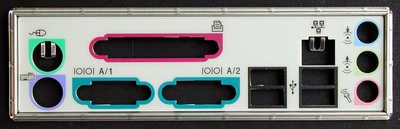

值得一提的是这片I/O端口的挡板，做工很精细，端口标识的也很清楚

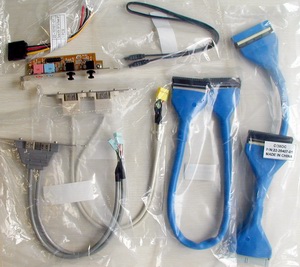

附件中包括了IDE电缆，USB和1394连接端口，光纤输入/输出端子
七彩虹C.875P PRO主板的包装盒
主板特征：
| 处理器 |
Socket 478封装Pentium 4/Celeron
支持Intel Hyper-Threading技术
533/800MHz FSB |
| 芯片组 |
Intel 875P + ICH5ER |
| 内存 |
双通道DDR 400/333
4 DDR DIMM最高支持4GB |
| 音频 |
Realtek 6声道Codec |
| RAID |
板载HighPoint 372 IDE RAID，支持RAID 0，1，0+1
Intel ICH5ER支持Serial ATA RAID |
| 网络 |
板载INTEL千兆以太网卡，CSA通道 |
| 扩展插槽 |
1 AGP 8X
5 PCI |
| 板载IO接口 |
2个串口，1个并口，一个RJ45接口
1 PS/2 mouse，1 PS/2 keyboard接口
2 Serial ATA接口
1 IrDA pin 接头
2 IEEE 1394 pin 接头
1 Audio接口，线路输入、线路输出、MIC
WOL/WOR pin header
3 CPU/SYS/CHIP风扇pin接头
4个背后USB接口和2个前置pin接头，支持8个USB2.0设备 |
| 板载IDE |
2个双通道增强型PCI主控总线IDE控制器，支持ATA 66/100 |
| BIOS |
ACPI 1.0b, APM 1.2, PnP 1.0a, SMBIOS 2.3, WfM
2.0, USB 2.0, PCI 2.2, PC2100 |
| 保护管理 |
硬件监控：温度/电压/系统风扇控制
板载蜂鸣器
休眠到内存
H/W Monitoring和SMART支持
Wake-on-LAN, Wake-on-Ring, 电源失效恢复 ,USB唤醒
ACPI 1.0b , 支持STD |
| NOVUS FEATURE |
Logo Genie，HotKey
BIOS Guardian是一个内建的BIOS保护程序，可以防止病毒攻击和修改BIOS，BIOS Guardian是一个有效的防火墙。
Logo Genie，是一个友好的图形界面，可以自己定义开机的启动画面
HotKey热键，通过热键可以节省用户时间，通过热键可以直接访问BIOS的子菜单。 |
| 规格尺寸 |
ATX架构，9.6"×12" |
性能测试：
测试平台
| CPU |
Intel Pentium 4 3.2G HT |
| 主板 |
七彩虹C.875P PRO主板 |
| 内存 |
ADATA DDR400 256MB×2 |
| 硬盘 |
西捷酷鱼四 40G |
| 显卡 |
七彩虹 Radeon 9700 Pro |
| 操作系统 |
英文Windows XP Professional + SP1 |
| 驱动 |
DirectX 9，Catalyst 3.8 |
| 桌面设置 |
1024×768像素 32bit色彩 85Hz刷新率 |
cacheman内存子系统性能测试
| cacheman Main Memory
读性能 |
cacheman Main Memory
写性能 |
| 2954.0 MB/s |
1022.5 MB/s |
Pcmark2002
这是一个综合性能测试软件，由FuterMark出品，可以方便快捷的测试系统的综合性能
| CPU |
Memory |
HDD |
| 7921 |
8770 |
880 |
Multimedia Content Creation Winstone 2003
| |
CCWinstone 2003
Score |
| C.875P PRO |
51.1 |
ZD的Content Creation Winstone
2002是一款综合系统测试软件，通过运行一些流行软件的脚本来体现系统的整体性能，它更加注重多媒体性能的测试。这项测试的表现很不错。
Business Winstone 2001
| |
Business Winstone
2001 |
| C.875P PRO |
71.1 |
3DMark2001SE build330
测试没有开AA和AF，画质采用驱动程序的缺省设置
| |
C.875P PRO |
| 800×600 32bit |
17707 |
| 1024×768 32bit |
15654 |
| 1280×1024 32bit |
12981 |
3DMark03 bulid320
| |
C.875P PRO |
| 800×600 32bit |
6205 |
| 1024×768 32bit |
4844 |
QuakeⅢArena 1.17 DEMO 001
| |
C.875P PRO |
| 800×600 32bit |
393.2 fps |
| 1024×768 32bit |
352.3 fps |
| 1600×1200 32bit |
184.8 fps |
Serious Sam 2:The Second Encounter
英雄萨姆测试了显卡的OpenGL引擎性能，测试软件版本为Serious Sam 2:The Second Encounter，测试场景为“Little
Trouble”
| |
C.875P PRO |
| 640×480 32bit |
196.7 fps |
| 1024×768 32bit |
179.9 fps |
| 1600×1200 32bit |
128.4 fps |
AquaMark3
新推出的DX9测试软件
| |
C.875P PRO |
| GFX |
4806 |
| CPU |
9326 |
| |
38225 |
POV Ray 3.5
| |
POV Ray 3.5 |
| C.875P PRO |
85.93 PPS |
SPECViewperf 7.1
这是SPEC最新推出的OpenGL测试软件，在原来SPECViewperf 7.0的基础上对脚本做了一些升级
| 测试项目 |
C.875P PRO |
| 3dsmax-02 |
11.46 |
| drv-09 |
35.77 |
| dx-08 |
68.12 |
| light-06 |
13.93 |
| proe-0 |
13.45 |
| ugs-03 |
22.66 |
Codecreature
| |
C.875P PRO |
| 1024×768 32bit |
38.5 |
| 1280×1024 32bit |
30.2 |
| 1600×1200 32bit |
23.3 |
SiSoftware Sandra 2004
内存性能测试
| Int Buffered带宽 |
Float Buffered带宽 |
| 4590 MB/s |
4579 MB/s |
CPU Arithmetic Benchmark，CPU 数学运算成绩
| Dhystone ALU |
Whetstone FPU/iSSE2 |
| 9869 MIPS |
4029/7060 MFLOPS |
CPU Multi-Media Benchmark，CPU的多媒体性能
| Integer iSSE2 |
float-point iSSE2 |
|
24563 it/s |
34679 it/s |

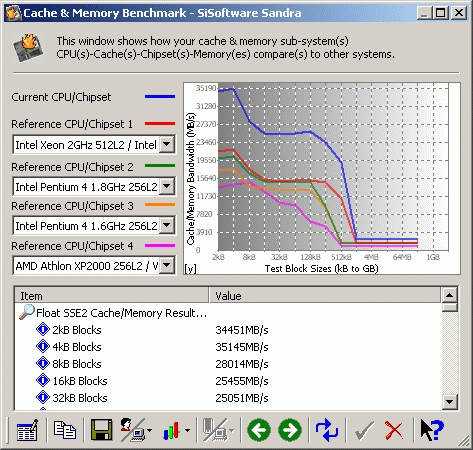

Cache和内存子系统带宽测试
ScienceMark 2.0

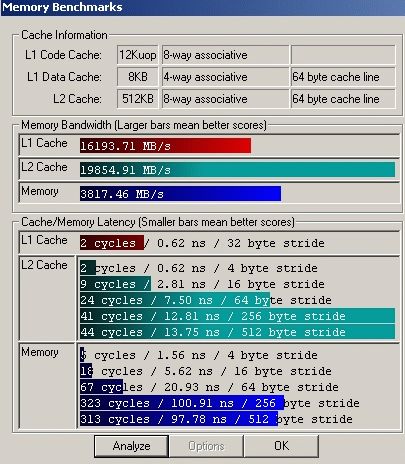

内存带宽和延迟测试

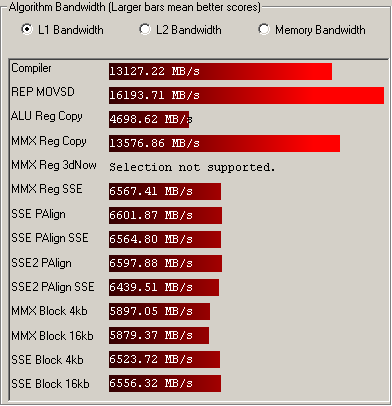

L1高速缓存带宽

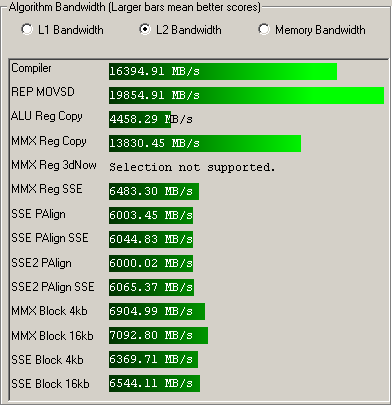

L2高速缓存带宽

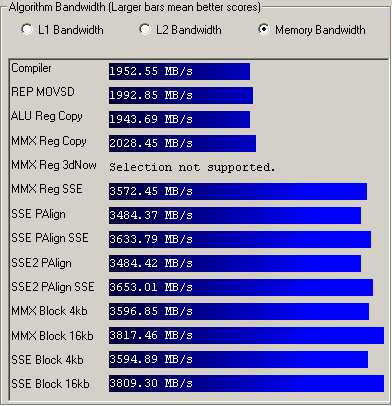

内存带宽，详细的列出了各项操作的内存带宽
七彩虹C.875P
PRO主板是一片功能齐备的主板，基于高性能的875P芯片组，是目前P4的最佳平台。对于那些追求高性能的用户，可以充分利用的875P提供的PAT，CSA，双通道DDR400等技术，而且可以使用ICH5R提供的SATA
RAID 0功能组建一个高性能的平台。主板的各项功能一应俱全，包括千兆网卡，六声道AC'97，并提供了IDE
RAID和1394和DEBUG灯等附加功能。软件支持和BIOS调节功能也很强大，这是一片能够满足硬件发烧友需要的主板。
