如今显卡市场格局扑朔迷离，ATi和nVidia不但在高端拼得头破血流，在中端也是火药味十足，不过这对于消费者来说却是好事，我们可以花更少的钱买性能更强的产品。在目前的DX9图形处理器中，ATi的规格比较讨巧，因此nVidia只有在频率上
苦下功夫，如这次评测的渔.樵.耕.读Geforce FX 560 MAX显卡
采用的是Geforce FX 5600Ultra图形处理器，它的核心与显存频率分别达到了400MHz/800MHz。
|
Geforce FX 5600Ultra 特性 |
| 芯片 |
NV31 |
| 芯片制程 |
130nm(TSMC) |
| 晶体管数量 |
约80百万颗 |
| 核心频率 |
400MHz |
| 管线×材质单元 |
4×1 |
| 显存频率 |
128MB 400MHz（800MHz DDR） |
| RAMDAC |
双400MHz |
| 总线接口 |
AGP 8X/4X/2X |
渔.樵.耕.读显卡是新基科技在大陆的独资子公司鼎瞻国际贸易（上海）有限公司推出的。新基科技股份有限公司属宏基集团重组后三大"主将"之一的纬创资通集团，是nVIDIA在台湾的重要核心合作伙伴。
我们拿到的这款GeForce4 FX5600系列是“渔樵耕读”家族显卡中的重将——“樵”，它包括两个版本：Ultra型和标准型。
渔.樵.耕.读Geforce FX 560 MAX显卡采用了8层PCB板设计，提供了VGA，DVI和S端子输出，
显卡的风扇是比较有特色的，它具有较大的鳍片面积，提供了很不错的散热能力，风扇上装有眩目的发光二极管，工作时会发出红、绿、蓝三色光，装上透明机箱里，效果还是很酷的。这是个温控风扇，平时核心温度不高时，会停止工作以便降低噪声。
\

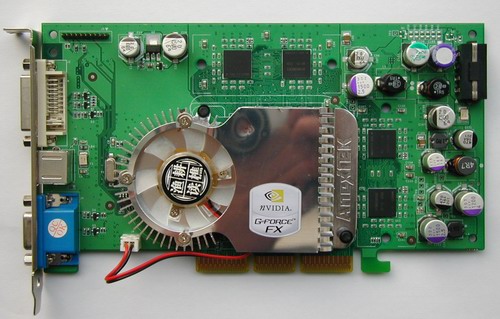

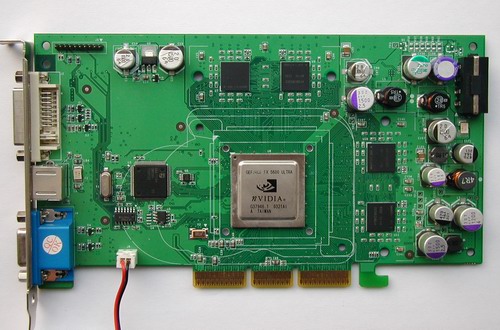

来一张显卡的“裸照”，显卡正面有图形处理核心，四颗FBGA显存，视频处理芯片和滤波电容以及扼流线圈
。绿色的PCB板，显卡看上去非常“干净”，但是它的核心与显存工作频率却非常高。

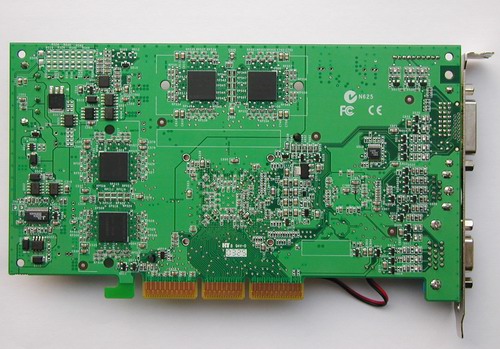

显卡的背面有四颗FBGA封装的显存颗粒，两个PWM控制芯片，众多的MOSFET芯片

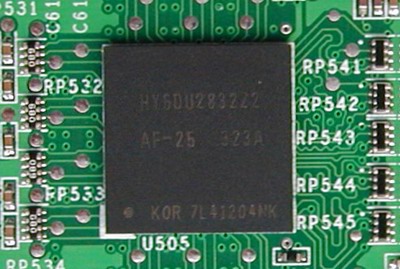

这片显卡采用了八颗现代（hynix）的GDDR SDRAM颗粒，编号上的5D表示它是GDDR SDRAM，U代表它的工作电压和接口电压都是2.5V，28表示这是128兆位的颗粒，
它能够以64ms刷新4KB内存块。显存的位宽是32bit，由于现在GPU的显存位宽越来越高，因此32bit位宽的显存颗粒已经成为高端显卡的必然之选。颗粒内部采用了4bank的结构，它的接口电气规范是SSTL_2。
它采用了144pin
FBGA封装，FBGA封装的优点之一是引出管脚的寄生电容小，高频工作下的稳定性强，并且可以引出更多的管脚，是未来DDRⅡSDRAM的封装形式。它的工作频率是400MHz，相当于800MHz
DDR。在超频测试中，它的频率上限在860MHz。

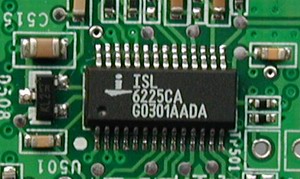

ISL 6225CA是一颗两通道PWM控制器，我们在主板和显卡中都经常能看到这颗芯片的踪影

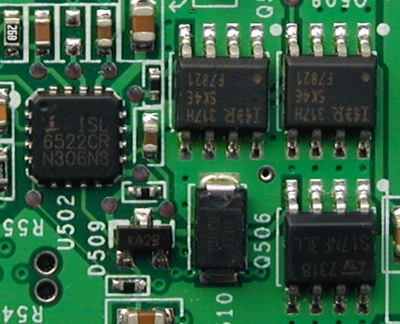

ISL6522是PWM控制器，它采用了QFN封装，支持+5V或+12V输入，最小电压输出是0.8V，只有正负1%的电压波动。它提供了DC-DC的转换和保护，可以驱动两个N沟道的MOSFETs，ISL6522加入了全部控制，输出调整，监控和保护功能，所以这些都集中在一颗单独的芯片中。
由于采用了高集成度的芯片，因此新款的5600Ultra的PCB板看上去更加简洁了，工作频率也大幅提高。

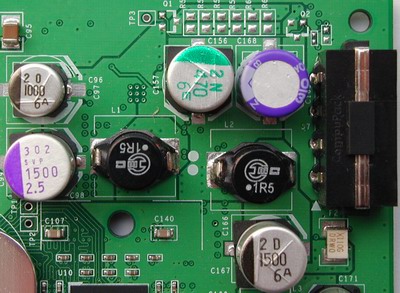

滤波电容和扼流线圈，采用外置的12V输入接口，以减少对AGP供电的要求

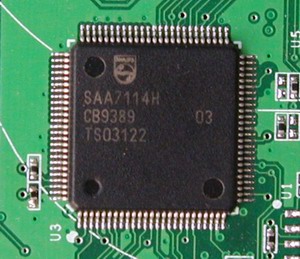

Philips的SAA7114H视频编码芯片，支持视频输入/输出
渔.樵.耕.读显卡的包装盒要赞一下，古朴的设计，富有中国传统风格，比现在那些花里胡哨的包装要强多了。
我们使用了最新的ForceWare 53.03WHQL官方正式版驱动

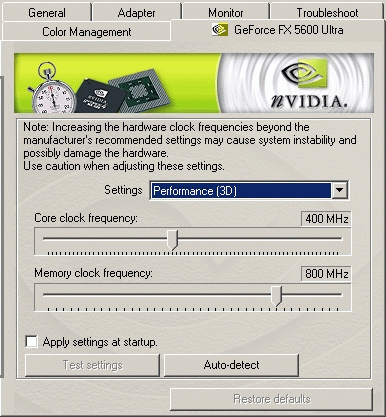

缺省的核心频率是400MHz，显存频率为800MHz

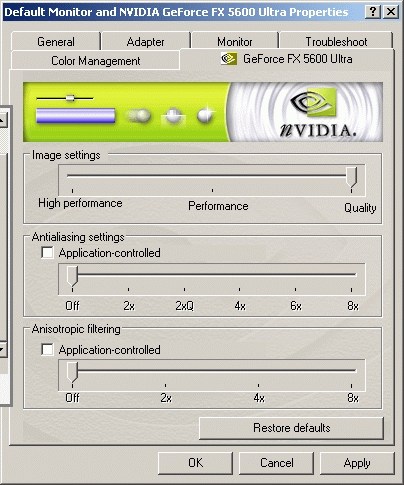

我们看到全屏抗锯齿（Antialiasing）选项很多，分别是2×，2×Q，4×，6×，8×
性能测试
| CPU |
Athlon XP 2400+ 超频至 200MHz×11 |
| 主板 |
七彩虹 C.NF400 Pro nForce2 Ultra400+MCP-T |
| 内存 |
宇瞻 DDR400 256MB×2，5-3-3-2.5 |
| 硬盘 |
希捷酷鱼四 40G FAT32 |
| 显卡 |
渔.樵.耕.读Geforce FX 560 MAX显卡 |
| 操作系统 |
英文Windows XP Professional + SP1 |
| 驱动 |
DirectX 9b，ForceWare 53.03WHQL For XP，nForce 3.13
For XP |
| 桌面设置 |
1024×768像素 32bit色彩 85Hz刷新率 |
3DMark2001SE build330
| 分辨率 |
默认400/800 |
OC 475/840 |
|
800×600 |
13497 |
14235 |
| 1024×768 |
11963 |
12858 |
| 1600×1200 |
7689 |
8481 |
3DMark03 build340
| 分辨率 |
默认400/800 |
OC 475/840 |
|
800×600 |
4237 |
4705 |
| 1024×768 |
3279 |
3702 |
| 1600×1200 |
1791 |
2017 |
Codecreatures Benchmark Pro
| 分辨率 |
默认400/800 |
OC 475/840 |
| |
2213 |
2488 |
|
1024×768 |
28.7 |
32.2 |
| 1280×1024 |
22.1 |
24.8 |
| 1600×1200 |
17.1 |
19.3 |
AquaMark3
分辨率1024×768
| |
默认400/800 |
OC 475/840 |
| GFX |
2589 |
3066 |
| CPU |
7838 |
7832 |
| |
21892 |
25444 |
SPECViewperf 7.1.1
这是SPEC最新推出的OpenGL测试软件，在原来SPECViewperf
7.1的基础上对脚本做了一些升级
|
测试项目 |
默认400/800 |
OC 475/840 |
| 3dsmax-02 |
8.465 |
9.533 |
| drv-09 |
40.51 |
41.12 |
| dx-08 |
47.96 |
49.29 |
| light-06 |
15.04 |
15.21 |
| proe-0 |
13.08 |
13.80 |
| ugs-03 |
7.540 |
8.684 |
Serious Sam 2:The Second Encounter
英雄萨姆测试了显卡的OpenGL引擎性能，测试软件版本为Serious Sam 2：The Second
Encounter，测试场景为“Little Trouble”，游戏设定，PREFERENCES：Quality
|
分辨率 |
默认400/800 |
OC 475/840 |
|
800×600 |
151.0 fps |
165.4 fps |
| 1024×768 |
100.9 fps |
112.7 fps |
| 1600×1200 |
47.4 fps |
52.8 fps |
Unreal Tournament 2003，虚幻竞技场2003 DEMO
测试工具：HardOCP UT2003 Benchmark 2.1
使用高品质选项，D3D引擎
游戏设定，使用Custom_MaxDetail.ini provided by [H]ard|OCP
[D3DDrv.D3DRenderDevice]
DetailTexMipBias=-0.8
DefaultTexMipBias=-0.8
UseTripleBuffering=True
UseCompressedLightmaps=False
[H]ard|OCP所用的ini文件比UT2003自带的ini文件有所改变，首先是纹理细节被调高（LOD从0.0调整至-0.8），使用三线性过滤，关闭了Lightmaps压缩功能。
| 分辨率
|
dm-antalus
|
dm-asbestos
|
ctf-citadel |
| 800×600
|
172.758224
|
222.454163
|
158.186066 |
| 1024×768
|
124.202019
|
171.476624
|
126.366074 |
| 1600×1200
|
57.401588
|
79.630447
|
63.573505 |
标准频率400/800MHz下的平均帧数
| 分辨率
|
dm-antalus
|
dm-asbestos
|
ctf-citadel |
| 800×600
|
183.294891
|
228.470078
|
165.937485 |
| 1024×768
|
137.615738
|
186.233856
|
139.843033 |
| 1600×1200
|
64.697220
|
89.686058
|
71.511337 |
OC到475/840MHz下的平均帧数
结论：
渔.樵.耕.读Geforce FX 560 MAX显卡
以出色的工艺，不错的超频性能及其独有的包装形象成为5600Ultra显卡中的佼佼者。这片显卡的接口也比较齐全，它速有VGA，DVI接口，还有视频输入/输出功能，随卡附送了一张WinDVD光盘和DVI转D-SUB15的转接头。在目前种类繁杂的显卡市场中，相信渔.樵.耕.读
显卡特别的品味会吸引你的目光。 |
