我们知道ATi不久前发布了高端的Radeon
9800XT，它基于R360核心，9800XT性能虽强但价格也高高在上，对于大多数用户来说只会考虑针对主流市场的显卡。Radeon
9600XT就是一款针对主流市场的显卡，它基于RV360核心，和基于RV350核心的Radeon 9600有一样的特性。
最初的RV350芯片是ATi首款使用台积电（TSMC）130nm LV（高性能）铜互联工艺的产品，铜连线比铝连线的电阻更低，因此可以提高工作频率以及降低发热量，它还可以提高布线的密度，使晶元的封装更小。LV处理使用的是Fluorinated-doped
Silicate Glass (FSG)，它的绝缘材料比以前工艺的电容量小，可以允许快速的晶体管开关，因此它的工作频率会比较高。
RV350到RV360进一步改进了制造工艺，RV360使用了增强版本的130nm LV工艺，因为它使用了具有低电容量的FSG，被称为"Black
Diamond"的绝缘材料，具有低介电常数，也就是low-k 130nm半导体工艺，可以提高晶体管的开关速度，提高工作频率。
最初的RV350的工作频率是350MHz，当130nm工艺成熟后，ATi把RV350的频率提高到400MHz，具有低介电常数的RV360的工作频率增加了100MHz，达到了500MHz，Radeon
9600XT还可以使用OVERDRIVE功能。
|
芯片特征 |
| 名称 |
RV360 |
| 制造工艺 |
low-k 130nm（TSMC） |
| 晶体管数量 |
7千五百万 |
| 封装 |
Flipchip(FCBGA) |
| 管线 |
4×1（像素处理管线×材质单元） |
| 显存接口 |
128位 DDR/DDRⅡ |
| RAMDAC |
2×400MHz 10bit DAC
165MHz TMDS转换（兼容DVI 1.0）
视频输出 |
| 总线 |
AGP 8X |
RV360具有4条像素渲染管线，理论上每条管线每个时钟周期可以执行3条pixel shader指令，也就是说最高可以达到每个时钟周期执行12条pixel
shader指令。
SMARTSHADER 2.0
DX9 PS2.0 像素渲染，每个像素处理过程（pass）可以使用高达160条指令，完全符合DX9的精度
VS2.0 顶点渲染函数，每个循环和子程序最多可以使用65000条指令
每个像素处理过程最多可以使用16个材质
支持多重渲染
支持容积阴影渲染加速
每通道帧缓存支持10bit的高精度
SMOOTHVISION 2.1
2X/4X/6X多采样全屏抗锯齿模式，具有可编程的采样模式和色彩缓存压缩的适应算法
2x/4x/8x/16x 各向异性过滤模式
HYPER Z III+
Early Z 测试
无损的Z-Buffer压缩(最高至24:1)
快速Z缓存清除
TRUFORM 2.0
支持第二代N-Patch高序曲面
置换贴图
VIDEOSHADER
视频处理中无缝集成了像素渲染处理
FULLSTREAM 视觉平滑技术
捕捉视频时可以过滤噪声
MPEG-2解码的动态补偿，离散余弦和色彩空间变换
支持全部格式的DTV/HDTV解码
YPrPb 输出
自适应隔行与帧速率转换
双敏火旋风9618XT显卡

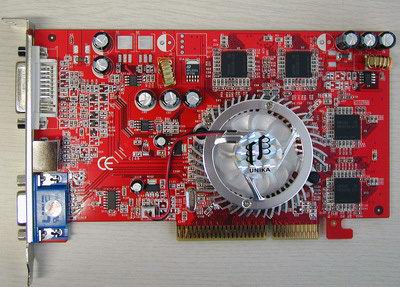

既然叫火旋风，当然是用火红色的PCB板。ATi的显卡一向都比较“省料”，ATi显卡的功耗相对较低，因此供电元器件的设计比较简单。双敏火旋风9618XT显卡
并非采用公板设计，它采用了MOSFET（场效应管）来调节工作电压，而且直接通过AGP总线供电。输出部分的电容为直立电解电容，扼流线圈也是主板上常见的哪种，不过我在这片显卡上没有找到脉宽调节芯片，也许双敏采用了其它电压调节方式。这片卡一共使用了八片FBGA封装的显存颗粒，是三星128兆位的GDDR，使用128兆位颗粒在成本上比较合算，它的显存容量是128兆。Radeon
9600XT的显存位宽是128位。这块显卡提供了一个D-SUB25 VGA输出接口，一个DVI输出接口和S端子输出口。

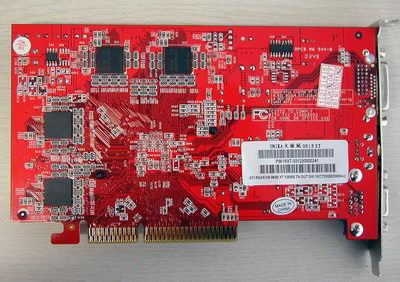

显卡的背面有四颗FBGA显存颗粒

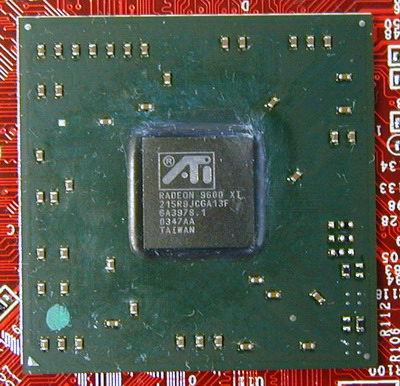

采用FCBGA封装的Radeon 9600XT图形处理器，前面说到了9600XT使用了先进的low-k
130nm半导体工艺，因此它的核心的尺寸比较小，而FCBGA是比较先进的封装方式。RV360的工作频率达到了500MHz，这得益于TSMC先进的制造工艺。虽然工作频率较高，但是RV360的发热量并不大，因此对散热器的要求并不高。

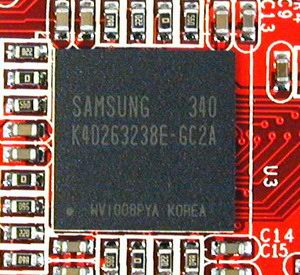

三星的显存颗粒，128兆位，32bit位宽，它采用了144pin的FBGA封装。这是1M×32Bit×4Banks的形式，它的工作电压是2.8V，工作频率350MHz（相当于DDR700），而Radeon
9600XT默认的显存工作频率是300MHz（相当于DDR600），因此双敏火旋风9618XT还是有一定的性能提升空间。
双敏火旋风9618XT的包装，双敏的显卡还是有御利制造
性能测试
测试平台
| CPU |
INTEL Pentium 4 3.2GHz，FSB800，打开HT |
| 主板 |
INTEL 原厂D865GBF主板，865G芯片组 |
| 内存 |
KingMax DDR400 256MB×2，8-3-3-2.5 |
| 硬盘 |
希捷酷鱼四 40G，ST340016A，FAT32分区 |
| 显卡 |
双敏火旋风9618XT，9600XT核心
核心频率 500MHz，显存频率600MHz（DDR） |
| 操作系统 |
英文Windows XP Professional + SP1 |
| 驱动 |
DirectX 9.0b，Catalyst 3.10 |
| 桌面设置 |
1024×768像素 32bit色彩 85Hz刷新率 |
3DMark2001SE build330
| 分辨率 |
双敏火旋风9618XT |
|
800×600 |
15403 |
| 1024×768 |
13183 |
| 1280×1024 |
10311 |
4xAA性能
| 分辨率 |
4倍全屏抗锯齿 |
|
800×600 |
11033 |
| 1024×768 |
8816 |
| 1280×1024 |
6260 |
3DMark03 build340
| |
800×600 |
1024×768 |
1280×1024 |
| 得分 |
5107 |
3815 |
2725 |
| GT1(fps) |
185.4 |
140.5 |
99.6 |
| GT2(fps) |
33.7 |
23.4 |
15.8 |
| GT3(fps) |
30.2 |
21.4 |
14.8 |
| GT4(fps) |
28.0 |
23.6 |
18.6 |
| 单材质填充率 MTexels/s |
885.4 |
909.3 |
921 |
| 多材质填充率 MTexels/s |
1760.2 |
1828.2 |
1867.9 |
| Vertex Shaders 2.0(fps) |
13.2 |
13.0 |
12.7 |
| Pixel Shader 2.0(fps) |
42.7 |
32.0 |
23.2 |
| Ragtroll(fps) |
19.9 |
14.9 |
10.9 |
Codecreatures Benchmark Pro
| 分辨率 |
双敏火旋风9618XT |
| |
2184 |
|
1024×768 |
28.3 |
| 1280×1024 |
21.8 |
| 1600×1200 |
16.9 |
AquaMark3
分辨率1024×768，4倍AF
| |
双敏火旋风9618XT |
| GFX |
3735 |
| CPU |
9647 |
| |
31290 |
SPECViewperf 7.1.1
这是SPEC最新推出的OpenGL测试软件，在原来SPECViewperf
7.1的基础上对脚本做了一些升级
|
测试项目 |
双敏火旋风9618XT |
| 3dsmax-02 |
11.93 |
| drv-09 |
35.61 |
| dx-08 |
76.49 |
| light-06 |
15.49 |
| proe-0 |
14.32 |
| ugs-03 |
22.08 |
Serious Sam 2:The Second Encounter
英雄萨姆测试了显卡的OpenGL引擎性能，测试软件版本为Serious Sam 2：The Second
Encounter，测试场景为“Little Trouble”，游戏设定，PREFERENCES：Quality
|
分辨率 |
双敏火旋风9618XT |
|
800×600 |
165.9 fps |
| 1024×768 |
115.3 fps |
| 1280×1024 |
76.8 fps |
Unreal Tournament 2003，虚幻竞技场2003 DEMO
测试工具：HardOCP UT2003 Benchmark 2.1
使用高品质选项，D3D引擎
游戏设定，使用Custom_MaxDetail.ini provided by [H]ard|OCP
[D3DDrv.D3DRenderDevice]
DetailTexMipBias=-0.8
DefaultTexMipBias=-0.8
UseTripleBuffering=True
UseCompressedLightmaps=False
[H]ard|OCP所用的ini文件比UT2003自带的ini文件有所改变，首先是纹理细节被调高（LOD从0.0调整至-0.8），使用三线性过滤，关闭了Lightmaps压缩功能。
平均 FPS
| 分辨率 |
dm-antalus |
dm-asbestos |
ctf-citadel |
| 800×600
|
180.077316
|
247.873245
|
164.972549 |
| 1024×768
|
123.710945
|
197.540710
|
144.796997 |
| 1280×1024
|
79.887199
|
130.743958
|
104.687927 |
QuakeⅢArena 1.17 DEMO 001
| 分辨率 |
双敏火旋风9618XT |
|
800×600 |
352.9 fps |
| 1024×768 |
265.0 fps |
| 1600×1200 |
116.9 fps |
9600XT以其先进的制造工艺达到了较高的工作频率，它也能很好的支持DX9.0，架构也比较先进，可以说是目前中端主流显卡很好的选择。双敏火旋风9618XT使用了RV360
GPU，不过它使用了比公版规格更高的显存，超频后性能会高于标准的9600XT。 |
